Характеристика продукта:

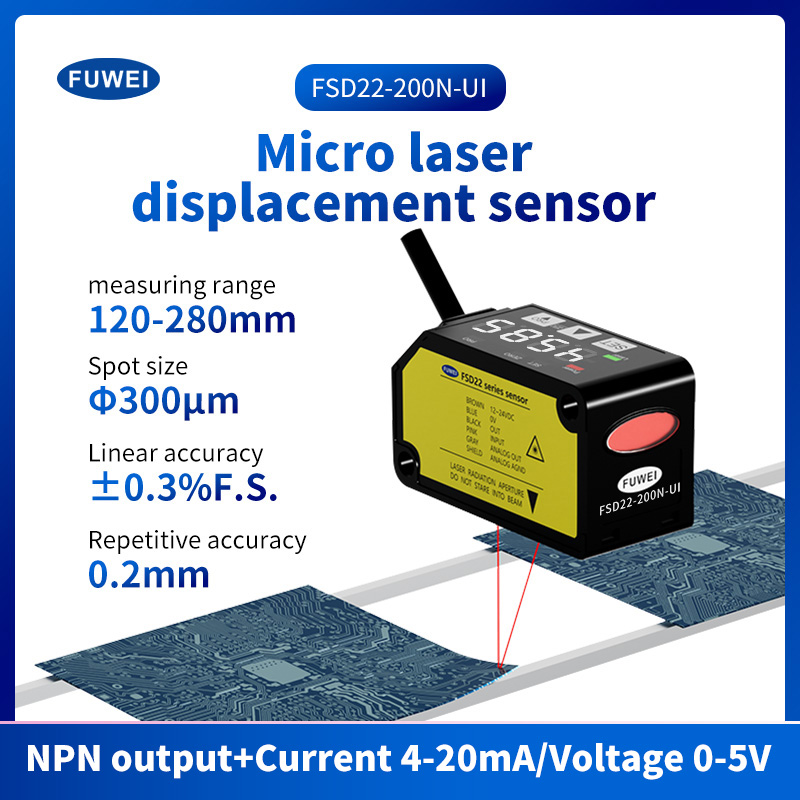

ПаритетНомер t: FSD22-200N-UI
Расстояние до центра измерения: 200 мм
Диапазон измерения: ± 80 мм
Линейность: ±0,3% полной шкалы.
Диаметр луча: ø300 мкм
Повторяемость: 200 мкм
Выход управления: NPN
Напряжение питания: от 12 до 24 В постоянного тока ± 10%
Аналоговый выход напряжения: диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В)
Аналоговый токовый выход: диапазон выходного сигнала: от 4 до 20 мА (при тревоге: 0 мА)
Время отклика: переключение между 1,5 мс/5 мс/10 мс
Защита: IP67
Температура окружающей среды: от -10 до +45°C (не допускается конденсация росы или обледенение). Хранение: от -20 до +60°C.
Кабель: 5-жильный композитный кабель 0,2 мм2, длина 2 м.
Введение в панель:

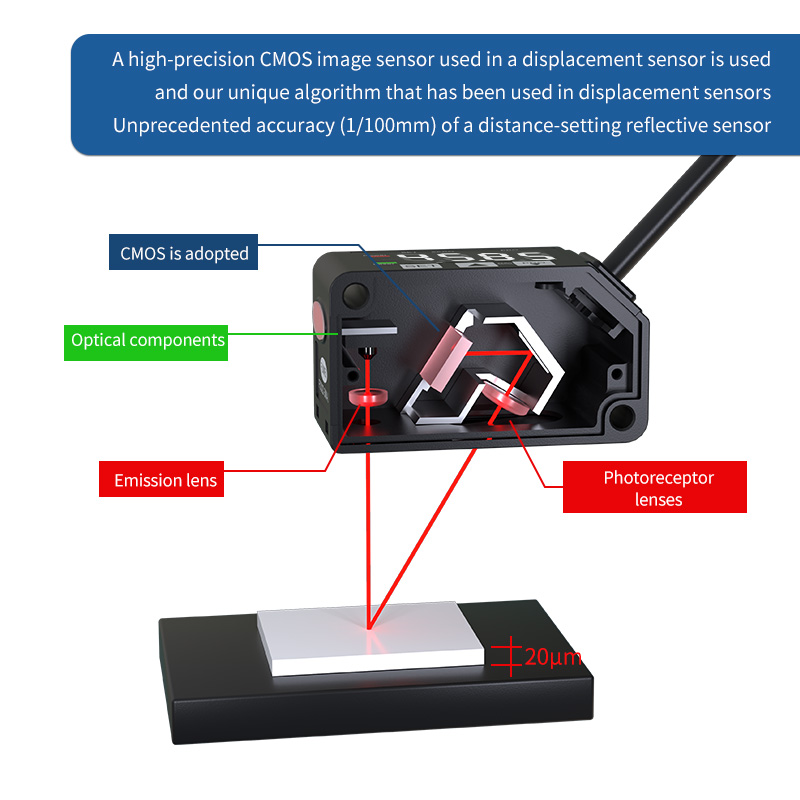

Используются высокоточные КМОП-изображения. Уникальный алгоритм Sensor.
В датчике смещения используется высокоточный датчик изображения CMOS и наш уникальный алгоритм, который использовался в датчиках смещения. Беспрецедентная точность (1/100 мм) отражательного датчика с установкой расстояния.
Оснащен аналоговым выходом напряжения OV~+5 В. Аналоговый выходной ток 4–20 мА.
Значения могут не только отображаться в миллиметрах, но также могут быть выведены как аналоговые выходные данные. Благодаря использованию модуля моделирования PLC+ также можно выполнять различные расчеты и сохранять (записывать) измеренные значения.
Функция обнуления
Это функция, позволяющая принудительно обнулить измеренное значение. Нулевая точка может быть определена произвольно. Установите высоту обнаруженного объекта на базовое значение. Ее можно легко использовать при измерении допусков или при измерении разностей сечений.
Оснащен удобной функцией переключения настроек
Когда на стороне датчика находится объект обнаружения, обнаружение можно настроить в соответствии со значением контрольного показателя фонового объекта. Это удобная функция для обнаружения изменений размера объекта.
(При использовании обнаруженного объекта в качестве базы)
Установите опорное значение на стороне фонового объекта на основе обнаруженного объекта. Держитесь подальше от фона. Тело пришло время использовать.

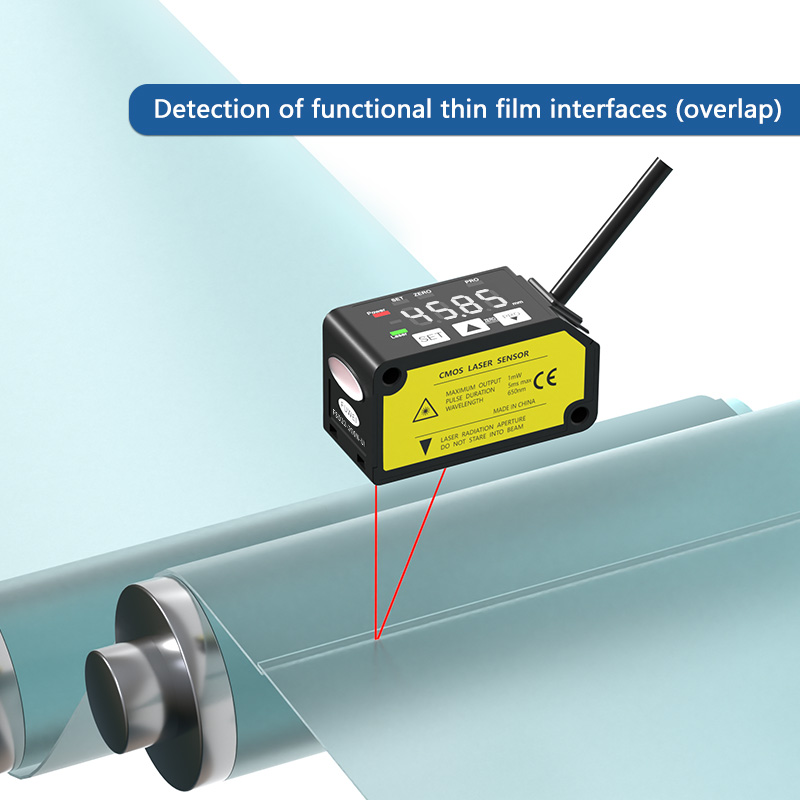

Применение сцены:
Обнаружение коробления подложки
Обнаружение перекрытия ведущих кадров
Оценка передней и задней части корпуса электронных компонентов
Обнаружение наличия или отсутствия прокладок
Размеры проводки:

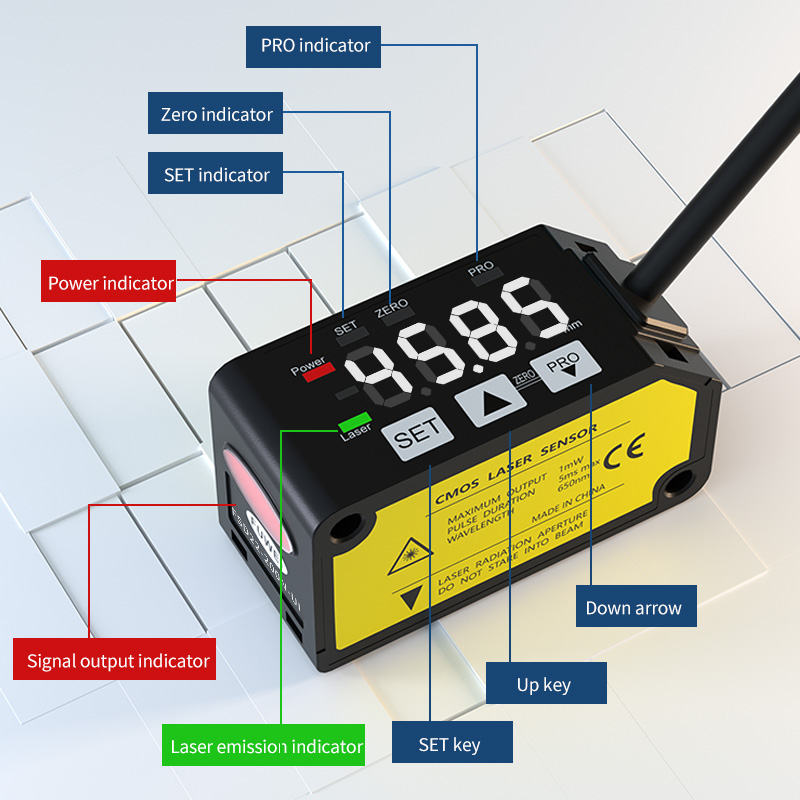

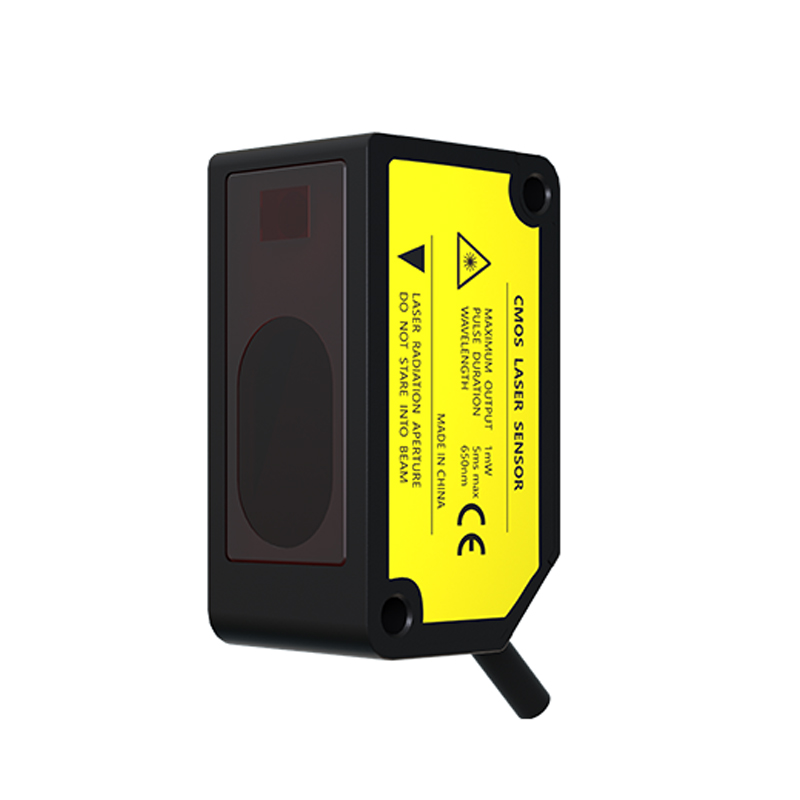

Витрина товаров:
Характеристики параметров:
| Тип |
Измерение центральный тип 30 мм |
Измерение центральный тип 50 мм |
Измерение центральный тип 100 мм |
Измерение центральный тип 200 мм |
Измерение центральный тип 400 мм |
|
| Аналоговый + NPN-выход |
ФСД22-30Н-УИ |
ФСД22-50Н-УИ |
ФСД22-100Н-УИ | ФСД22-200Н-УИ |
ФСД22-400Н-УИ |
|
| Аналоговый + PNP-выход |
ФСД22-30П-UI | ФСД22-50П-UI |
ФСД22-100П-UI |
ФСД22-200П-UI |
ФСД22-400П-UI |
|
| Расстояние до центра измерения |
30 мм |
50 мм |
100 мм |
200 мм |
400 мм |
|
| Диапазон измерений |
±5 мм |
±15 мм |
±35 мм |
±80 мм |
±200 мм |
|
| Диаметр луча (Примечание 3) |
Прибл. ø50 мкм |
Прибл. ø70 мкм |
Прибл. ø120 мкм |
Прибл. ø300 мкм |
Прибл. ø500 мкм |
|
| Повторяемость |
10 мкм |
30 мкм |
100 мкм |
200 мкм |
300 мкм (расстояние измерения от 200 до 400 мм) 800 мкм (расстояние измерения от 400 до 600 мм) |
|
| Линейность |
±0,3% полной шкалы. |
±0,3% полной шкалы. |
±0,3% полной шкалы. (расстояние измерения от 200 до 400 мм) ±0,4% полной шкалы. (расстояние измерения от 400 до 600 мм) |
|||
| Температурная характеристика |
0,03% полной шкалы/°C |
|||||
| Источник света |
Красный полупроводниковый лазер класса 2 [JIS/IEC/GB/FDA (примечание 2)] Макс. выходная мощность: 1 мВт, пиковая длина волны излучения: 655 нм |
|||||
| Напряжение питания |
От 12 до 24 В постоянного тока ±10 %, пульсация размаха 10 % или менее |
|||||
| Потребляемая мощность |
40 мА или меньше (при напряжении питания 24 В постоянного тока), 65 мА или меньше (при напряжении питания 12 В постоянного тока) |
|||||
| Выход управления |
NPN-транзистор с открытым коллектором • Максимальный ток стока: 50 мА. • Приложенное напряжение: 30 В постоянного тока или меньше. (Между управляющим выходом и 0 В) • Остаточное напряжение: 1,5 В или меньше. (при токе стока 50 мА) • Ток утечки: 0,1 мА или меньше. |
PNP транзистор с открытым коллектором • Максимальный ток источника: 50 мА. • Приложенное напряжение: 30 В постоянного тока или меньше. (Между управляющим выходом и +V) • Остаточное напряжение: 1,5 В или меньше. (При токе источника 50 мА) • Ток утечки: 0,1 мА или меньше. |
||||
| Переключается либо на свет, либо на темноту. |
||||||
| Включенный (тип автоматического сброса) |
||||||
| Аналоговый выход |
Аналоговый выход напряжения |
• Диапазон выходного сигнала: от 0 до +5 В (при тревоге: +5,2 В). • Выходное сопротивление: 100 Ом. |
||||
| Аналоговый токовый выход |
• Диапазон выходного сигнала: от 4 до 20 мА (при тревоге: 0 мА) • Сопротивление нагрузки: 300 Ом или меньше. |
|||||
| Время отклика |
Переключается между 1,5 мс/5 мс/10 мс. |
|||||
| Внешний вход |
Бесконтактный вход NPN • Входные условия Недействительно: от +8 до +В постоянного тока или разомкнуто. Действительно: от 0 до +1,2 В постоянного тока •Входное сопротивление: прибл. 10 кОм |
Бесконтактный вход PNP • Входные условия Недействительно: от 0 до +0,6 В постоянного тока или разомкнуто. Действительно: от +4 до +В постоянного тока •Входное сопротивление: прибл. 10 кОм |
||||
| Защита |
IP67 (МЭК) |
|||||
| Степень загрязнения |
2 |
|||||
| Температура окружающей среды |
от -10 до +45°C (не допускается конденсация росы или обледенение). Хранение: от -20 до +60°C. |
|||||
| Влажность окружающей среды |
От 35 до 85 % относительной влажности. Хранение: от 35 до 85 % относительной влажности. |
|||||
| Окружающая освещенность |
Лампа накаливания: освещенность приемной поверхности 3000ℓx или меньше. |
|||||
| Рабочая высота |
2000 м или меньше |
|||||
| Кабель |
5-жильный композитный кабель 0,2 мм2, длина 2 м. |
|||||
| Материал |
Корпус: Литой алюминий, Передняя крышка: Акрил |
|||||
| Масса |
ок. 85 г (включая кабель) |
|||||
| Применимый стандарт |
Соответствие директиве EMC, стандарту FDA, признанию UL |
|||||
| Примечания: |
|
|
|
|
|
|
| 1) Напряжение питания: 24 В постоянного тока, температура окружающей среды: +20°C, время отклика: 10 мс и аналоговое выходное значение расстояния до центра измерения используются для неуказанных условий измерения. Тема – белая керамика. |
||||||
| 2) Это основано на стандарте FDA в соответствии с Уведомлением о лазере № 50 стандарта FDA. |
||||||
| 3) Это размер расстояния до центра измерения. Эти значения были определены с использованием 1/e2 (около 13,5%) интенсивности центрального света. Из-за утечки света за пределами указанной области коэффициент отражения вокруг точки обнаружения может быть выше, чем в самой точке, и это может повлиять на значение измерения. |
||||||
