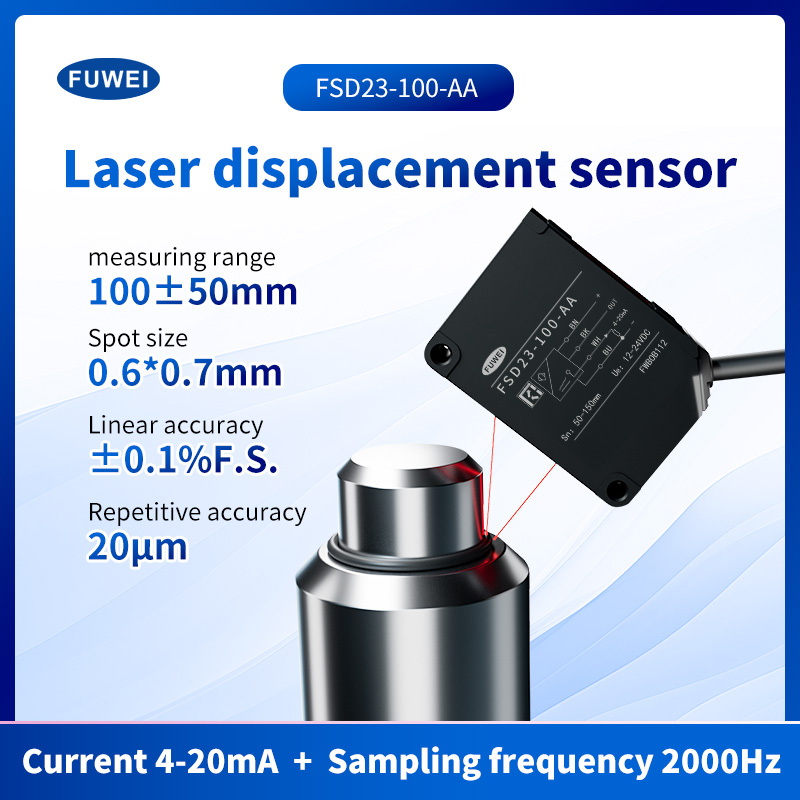

Характеристики продукта:
Номер детали: FSD23-100-AA
Расстояние центра измерения ： 100 мм
Диапазон измерения ： ± 50 мм
Линейность: ± 0,1%F.S.
Повторяемость: 20 мкм
Ток вывод: выход 4-20 мА, допустимое сопротивление нагрузки ниже 300 Ом
Защита ： IP67
Работа Temp./HUMID.: 10~50⁰C / 35 ~ 85% RH без фарсинга или конденсации
Технические характеристики:
Аналоговый ток 4-20 мА Аналоговое напряжение 0-10 В. Лазерный индикатор: зеленый / нулевой сброс индикатор: красный Индикатор вывода: индикатор Orange / Mode: красный
Номер части
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
RS-485 Communication
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Кабельные типовые-485 связь
/
/
/
FSD23-150-RS485

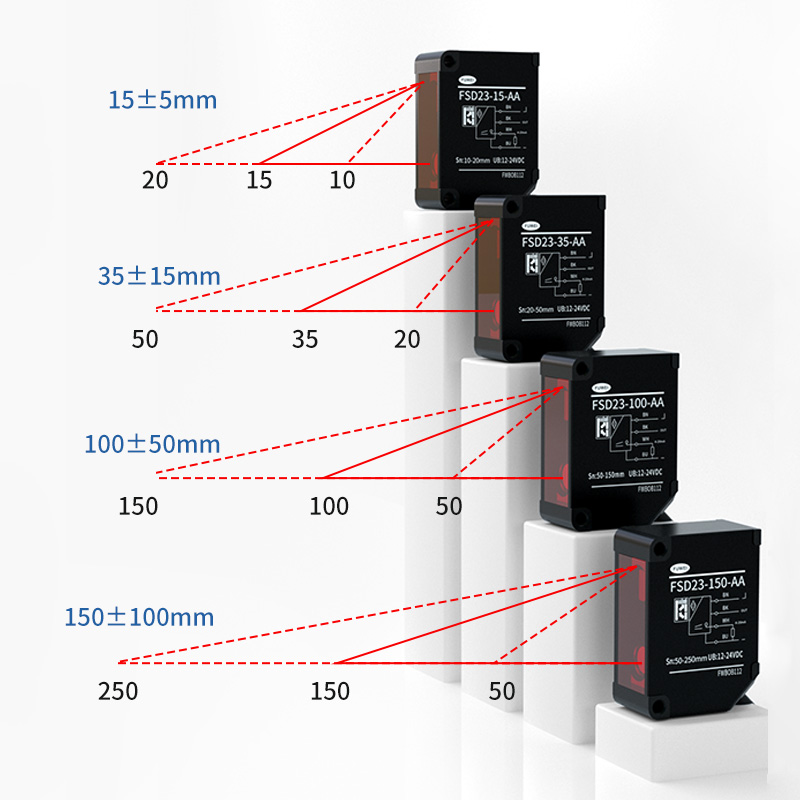

Центр измерения
15 мм
35 мм
100 мм
150 мм
Диапазон измерений
± 5 мм
± 15 мм
± 50 мм
± 100 мм
Источник света
Середина. Длина волны
Красный лазерный диод (длина волны 650 нм)
Максимум выходная мощность
390 мкВт
1WW
Лазерный класс
Iem/his
Класс1
Класс2
FDA
Класс я
Класс II
Размер пятна*1
0,5*0,7 мм
0,45*0,80 мм
0,6*0,7 мм
0,5*0,55 мм
Линейность
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Повторяемость*2
1 мм
6 мкм
20 мм
60 мм
Период отбора проб
500 мс / 1000 мс / 2000 мс / 4000 мс / авто
Температурная дрейф (типичное значение)
± 0,02% F.S./⁰C
± 0,02% F.S./⁰C
± 0,05% F.S./⁰C
± 0,08% F.S./⁰C

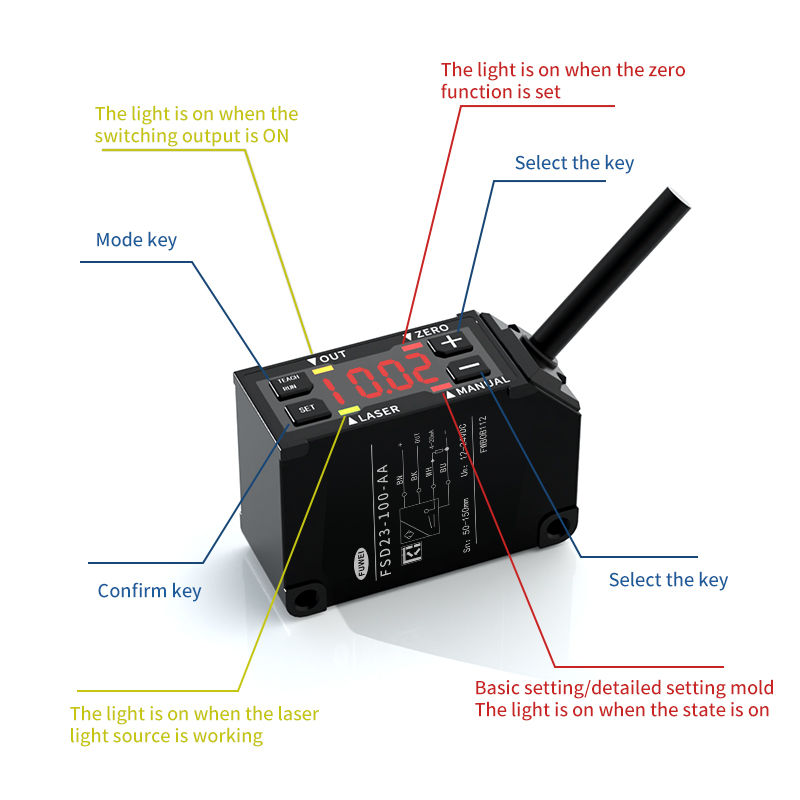

Индикатор
MF (множественная функция) вход
Лазер отключен, преподавание, образец и удержание, один выстрел, ноль сброс
Управление выводом
NPN/PNP MAX.100MA/DC30V ((остаточное напряжение 1,8 В. Макс.)
Текущее потребление
70ma max.

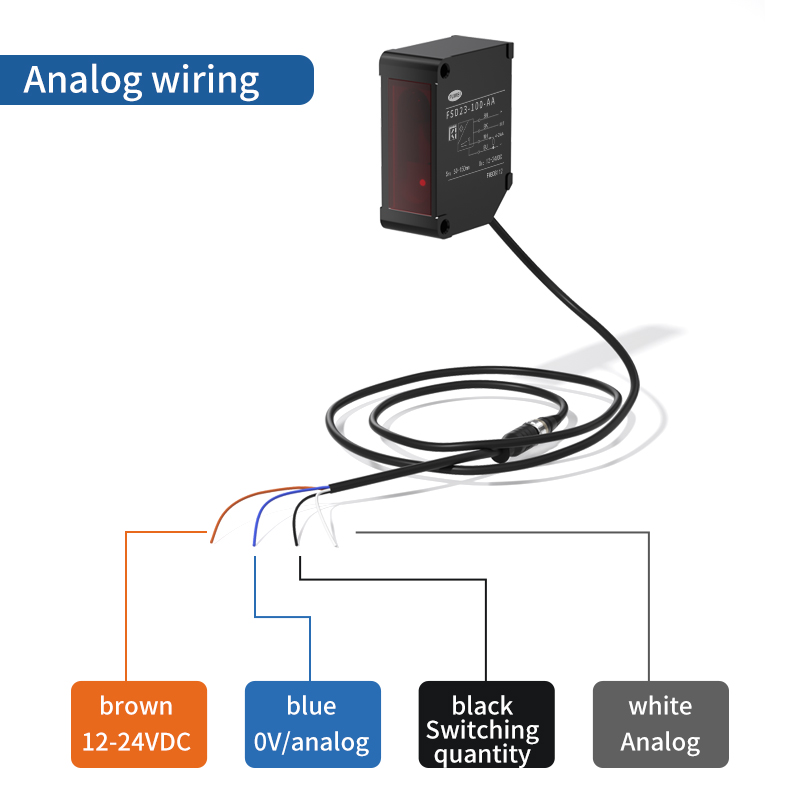

Аналоговый ток
Выход 4-20 мА, допустимое сопротивление нагрузки ниже 300 Ом
Аналоговое напряжение
Вывод 0-10 В, выходной импеданс 100 Ом
Защитная цепь
Защита от обратного соединения, над защитой тока
Категория защиты
IP67, включая часть подключения
Операционный темп./Хумид.
-10 ~ 50⁰C / 35 ~ 85% RH без фарсинга или конденсации
Хранение Temp./humid.
-20 ~ 60⁰C / 35 ~ 85% / RH
Окружающая освещение
Солнечный свет: 20 000 LX Макс. / Лампа накаливания: 3000 LX Max.
Вибрационная сопротивление
10 ~ 55 Гц, двойная амплитуда 1,5 мм, x, y, z в течение 2 часов
Ударный сопротивление
500 мм/S2 (ок. 50 г) x, y, z 3 раза каждый
Материал
Алюминий
Масса
Примерно 60 г
Спецификации основаны на условии, если не указано иное: температура окружающей среды: 23⁰C,
Напряжение питания: 24 В пост.
*1 определено с центром прочности 1/E2 (13,5%) в центре. Там может быть утечка, кроме указанного размера пятна. Датчик может
Повлияйте, когда есть очень отражающий объект вблизи зоны обнаружения.
*2 512 Время усреднения
Небольшой рост и сильная функциональность
Различные основные функциональные преимущества для вашего использования
