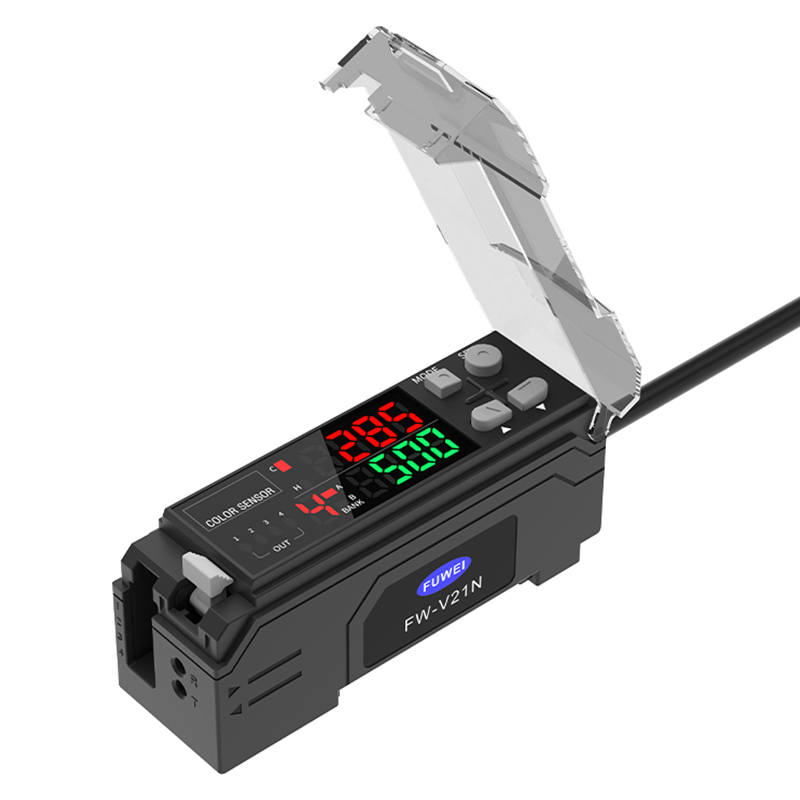

Коаксиальный зонд Источник света RGB Датчик цвета:
Особенности FW-V21N:
8-канальная конструкция позволяет одновременно обнаруживать 4 цвета, что экономит затраты и пространство для установки;
Соответствующий цветовой зонд позволяет точно идентифицировать более 3000 цветов;
Также можно распознать усилители высокого разрешения, поддерживающие тройные 16-битные вычисления и микрохроматические аберрации;
Несколько режимов обнаружения, подходящих для различных сценариев применения;
Специальная головка обнаружения небольшого объема и высокой мощности
Головка обнаружения использует композитную структуру, а передатчик использует оптические волокна, которые могут генерировать невероятную одну световую точку. В то же время объем чувствительной головки уменьшается, а схема приема света встроена в чувствительную головку, тем самым улучшая способность обнаружения. и стабильность.
Функция распознавания микроцветовых различий

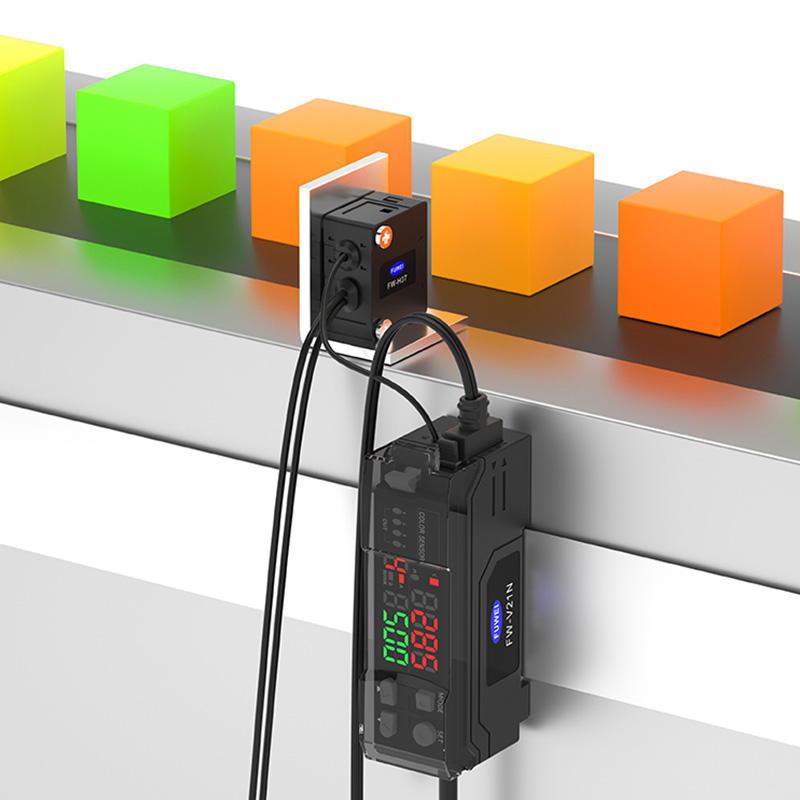

Поддерживая тройной 16-битный расчет RGB для точного распознавания цели, датчик цвета Super RGB объединяет три независимых цветных светодиода. Различные цветовые сигналы преобразуются в 16-битные данные в приемнике для распознавания цвета, обеспечивая точность обнаружения. (На изображении показан цвет обнаруженной заготовки)
| Усилитель |
||
| Модель |
FW-V21N |
FW-V21P |
| НПН |
ПНП |
|
| Ответ Симе |
200 мкСм (HSP)/1 мс (FINE)/4 мс (TURBO)/8 мс (SUPER) |
|

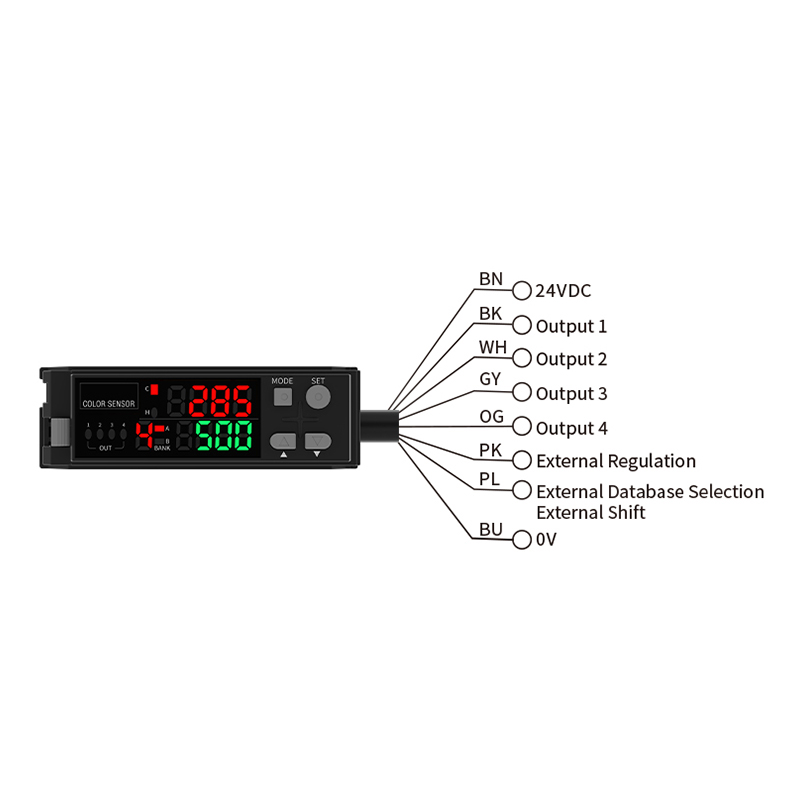

| Выход управления |
NPN(PNP) коллектор разомкнутой цепи X4 канал, максимум 40 В постоянного тока (30 В постоянного тока), 1 выход достигает 100 мА, всего 4 выхода с током 200 мА, остаточное напряжение, максимум 1 В |
|
|
Схема защиты |
Защита от обратного электрода, защита от сверхтока, защита от перенапряжения |
|
|
Внешний калибровочный вход |
Время ввода: минимум 20 мс |
|
|
Вход внешней калибровки (Режим C/C+I Вход внешнего смещения (режим Super I) |
Время ввода: минимум 20 мс |
|
| ТПИДАР |
Таймер выключения/задержки выключения/задержки включения/одиночного выстрела Время таймера: регулируется от 1 до 1000 мс (для каждого домена) |
|
| Источник питания |
24 В постоянного тока, колебания (PP): максимум 10% |
|
| Источник света |
Красный светодиод (665 нм)/зеленый светодиод (520 нм) Синий светодиод (465 нм) |
|
|
Потребляемый ток |
Нормальный режим: 1,5 Вт (максимум 62,5 мА) Эко-режим: 1 Вт (максимум 42,0 мА) |
|
|
Температура окружающей среды |
от -10 до +55°C, без конденсации |
|
|
Устойчивость к вибрации |
От 10 до 55 Гц, двойная амплитуда 1,5 мм, n направлений X,Y и Z, по 2 часа каждое |
|
| Материал |
Корпус и крышка: ПК |
|
|
Вес (с кабелем длиной 2 м) |
Около 150 г |
|
| Индуктивная головка |
||
| Тип |
Большое расстояние от больших световых точек |
Устранение глянца, мелких точек луча |
| Модель |
FW-H35 |
FW-H37 |
| Диапазон обнаружения |
28~52 мм |
11~20 мм |
|
Минимальный свет Диаметр пятна |
Справочное расстояние 40 мм Диаметр 4,5 мм |
Справочное расстояние 16 мм диаметр 1 мм |
|
Минимальный изгиб Радиус волокон |
25 мм |
15 мм |
|
Относящийся к окружающей среде Яркость |
лампа накаливания: максимум 10000люкс дневной свет: максимум 20000люкс |
|
|
Относящийся к окружающей среде Яркость |
-10~+55°C, без конденсации |
|
|
Вибрация Сопротивление |
10 ~ 55 Гц, двойная амплитуда 1,5 мм, в направлениях X,Y и Z по 2 часа каждое |
|
| Степень защиты |
IP40 |
|
| Материя Оболочка |
ПК |
|
| Крышка объектива |
номинальная стоимость |
ПК и нержавеющая сталь типа 304 |
|
Масса (с кабелем длиной 2 м) |
около 40 г |
около 45 г |
