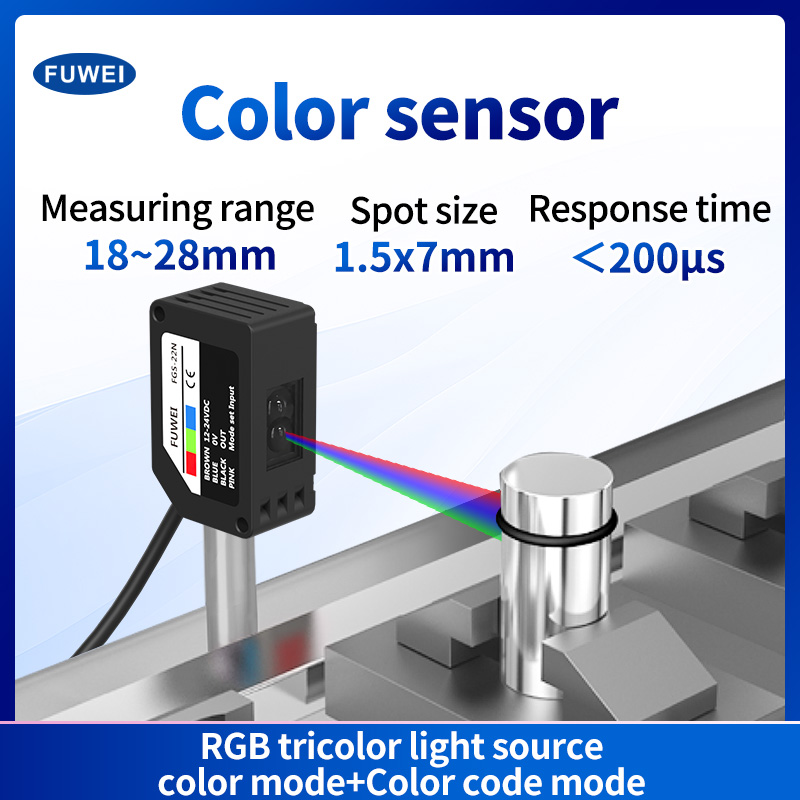

Характеристики датчика цвета FGS-22N:
Встроенный трехцветный источник света, лучшая функция автоматического выбора светодиодов;
Погрешность обнаружения регулируется, что позволяет устранить влияние джиттера измеряемого объекта;

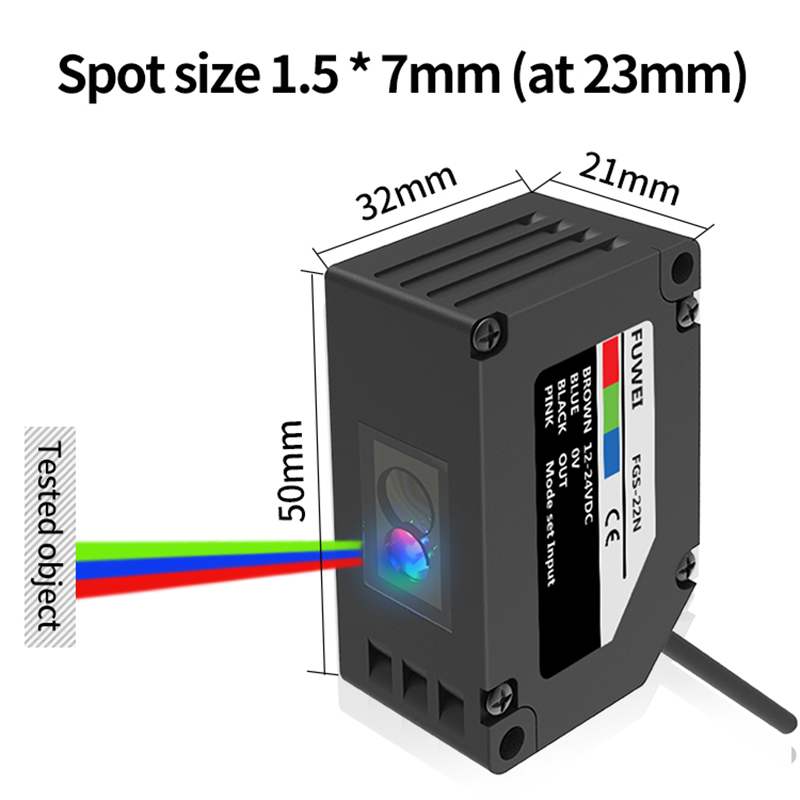

Размер пятна составляет около 1,5*7 мм (расстояние обнаружения 23 мм);
Уникальный двухрежимный режим одновременно выполняет функцию цветового маркера и определения цвета, что более применимо к широкому спектру сценариев.

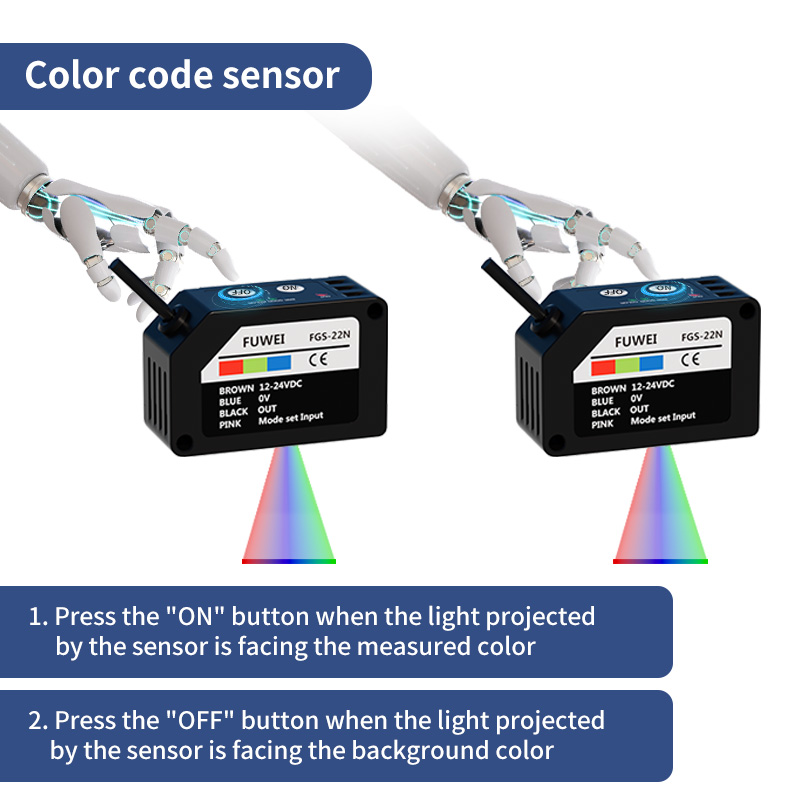

Двухточечный режим настройки, работа более удобна
Спецификация:
| Модель | ФГС-22Н |
ФГС-22П |

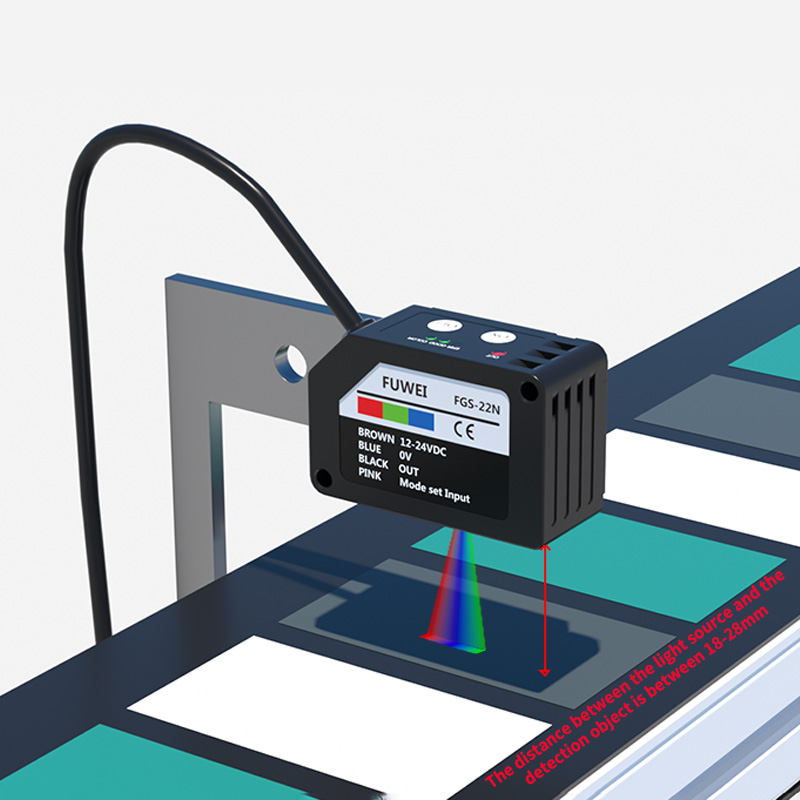

| Расстояние обнаружения |
18,28 мм |
|
| Напряжение питания |
24 В постоянного тока ± 10 %, пульсация P-P <10 % |
|
| Напряжение питания |
Композитный светодиод: красный/зеленый/синий (длина волны источника света: 640 нм/525 нм/470 мм) |
|
| Потребление тока |
Мощность <850 мВт (напряжение питания 24 В, ток потребления < 35 мА) |
|
| Вход переключения режима |
Режим цветовой маркировки: низкий (ВКЛ) 0,0,6 В постоянного тока Ток утечки ниже 0,5 мА; Входное сопротивление около 10 кОм.
Цветовой режим:Высокий(ВЫКЛ.) 12.…+В пост. тока или разомкнуть
|
Режим цветовой маркировки: Низкий (ВЫКЛ.) 0,0,6 В постоянного тока или ОПЕ
Цветовой режим: высокий (ВКЛ) 12…+В постоянного тока Ток утечки ниже 3 мА; Входное сопротивление около 10 кОм.
|
| Тип выхода |
Транзистор с открытым коллектором NPN.макс. ток притока составляет 50 мА; приложенное напряжение ниже 30 В постоянного тока (между выходом и 0 В); Остаточный напряжение менее 1,5 В (при притоке ток 50 мА)*
|
PNP транзистор с открытым коллектором.макс. ток притока составляет 50 мА; приложенное напряжение ниже 30 В постоянного тока (между выходом и +В);Остаток напряжение менее 1,5 В (при притоке ток 50 мА) |
| Выходная операция | Режим цветовой метки: ВКЛ при обнаружении цветовой метки; Цветовой режим: ВКЛ при согласовании |
|
| Схема защиты | Защита от короткого замыкания |
|
| Время отклика |
<200 мкс |
|
| Температура окружающей среды |
-1055 ℃ (без конденсации, без конденсации) |
|
| Влажность окружающей среды |
35…85% относительной влажности (без конденсации) |
|
| Материал корпуса |
Корпус: ПБТ; Панель управления: ПК; Кнопка управления: Силикагель; Линза: ПК |
|
| Способ подключения |
Кабель длиной 2 м (4-контактный кабель 0,2 мм²) |
|
| Масса | Около 104 г |
|
