Характеристика продукта:
Диапазон измерения: 60-110 мм
Режим вывода: с количеством переключателей и связью RS485 (поддержка протокола ModBus)
Точность линейности: стандартная: ±0,3% полной шкалы (60–110 мм).
Повторяемость: 60 мкм
Разрешение: 30 мкм
Размер пятна: Φ0,5 мм на расстоянии 85 мм
Возможность точного измерения
Высокоточные CMOS-датчики и уникальные алгоритмы со сверхвысокой линейной точностью обеспечивают бесконтактное измерение без износа.
Содержание обнаружения:
Может передавать данные с устройствами верхнего уровня, такими как ПЛК
Используя интерфейс RS-485, можно подключить до 32 датчиков (каждый датчик имеет отдельный адрес), отправляя запросы от ПЛК и возвращая измеренные значения.
Крошечное лазерное пятно
Хорошая разница в черно-белом цвете, размер пятна всего 0,5 мм позволяет точно обнаруживать мелкие объекты.
Мощные рабочие функции
Мощные рабочие функции: богатый диапазон и параметры точности с различными режимами и настройками фильтрации в сочетании с настройкой нулевой точки, одной точки, обучением в окне, настройкой моделирования и другими функциями. Обеспечьте стабильное и гибкое управление и обнаружение процессов.
Гибкие методы вывода
Гибкий режим вывода: встроенный переключаемый выход (NPN/PNP/PULL-PUSH) + аналоговый выход 4,20 мА или RS-485, поддержка протокола MODBUS без необходимости подключения к контроллеру, работающая независимо, будь то ПЛК или промышленный компьютер, его можно легко подключить напрямую.
Цифровой дисплей
Его легко установить, подтвердив величину смещения.
IP67
Защитную структуру IP67 можно использовать даже в средах с высоким уровнем влажности и пыли. Металлическая облицовочная трубка вставляется в монтажное отверстие и надежно фиксируется моментом 0,8 Н·м.
Удобная установка
Все функции контроллера интегрированы в датчик, что устраняет необходимость в дополнительных контроллерах для экономии места.
поддерживает полярность NPN/PNP
Изменяя метод подключения, продукт может быть совместим с обеими полярностями NPN/PNP, тем самым уменьшая необходимость регистрации модели для технического обслуживания.
Управление панелью и функции

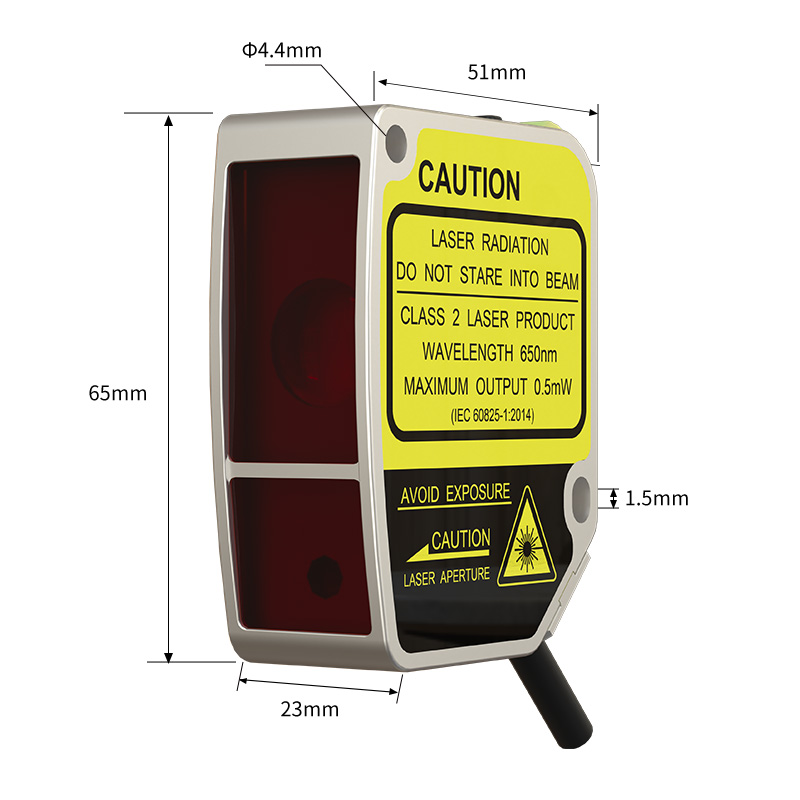

Размер товара:
Рекомендации по подключению:
Спецификация:

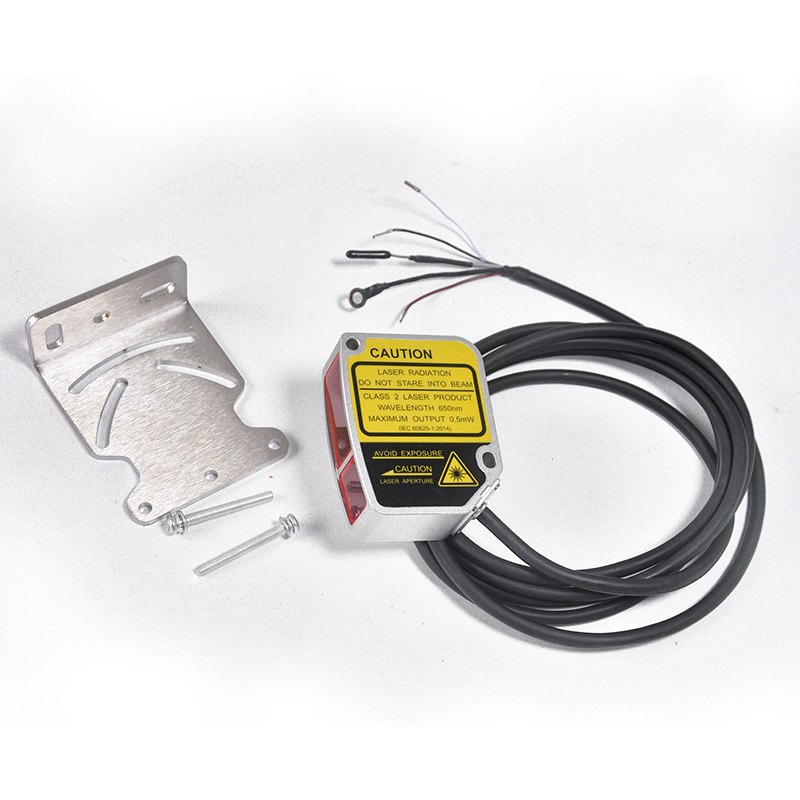

номер части Выход RS-485 Индикатор питания: зеленый светодиод; Индикатор движения: желтый светодиод; Индикатор тревоги: желтый светодиод Винт (M4X35 мм) X2, Гайка X2, Шайба X 2, Монтажные кронштейны 、 Руководство по эксплуатации ① Условия испытаний: Статические данные при 23 ± 5 °C; Напряжение питания 24 В постоянного тока; 30-минутный прогрев перед испытанием; Период выборки 2 мс; Среднее время выборки 100; Стандартный чувствительный объект 90% белая карта

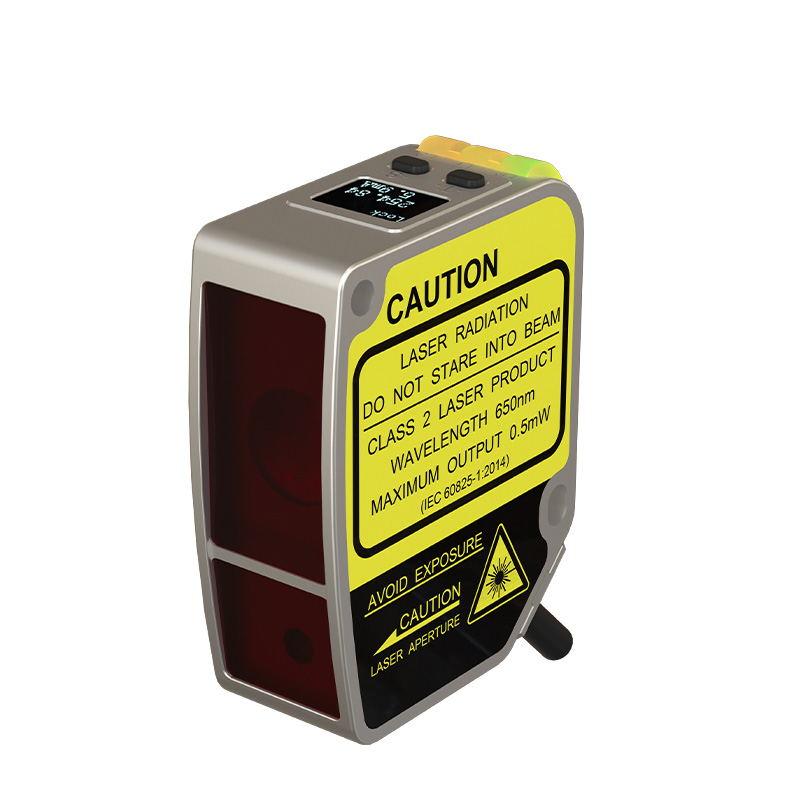

Лазерный датчик смещения с цифровым дисплеем
ФСД11-30-RS485-М
ФСД11-50-RS485-М
ФСД11-85-RS485
Измерение межосевого расстояния
30 мм
50 мм
30 мм
Диапазон измерения
±5 мм
±15 мм
±25 мм
Полный диапазон (Ф.С.)
10 мм
30 мм
50 мм
Размер светового пятна
Φ0,5 мм при 30 мм
0,5 мм при 50 мм
0,5 мм при 85 мм
Разрешение
2,5 мкм@30 мм
10ум@50мм
30ум@85мм
Повторяется стабильно①②③
5ум
20ум
60ум
Температурный дрейф
±0,08% полной шкалы/°C
±0,02% полной шкалы/°C
±0,04% полной шкалы/°C
Линейная точность①②
Пожалуйста, обратитесь к спецификации конкретных моделей.
Напряжение питания
RS-485: 10...30 В постоянного тока; 4... 20 мА: 12... 24 В постоянного тока.
Ток нагрузки
200 мА
Падение напряжения
<2,5 В
Тип источника света
Красный лазер (650 нм); Лазерный уровень: Класс 2
Измерение
65*51*23 мм
Выход 1
Цифровое значение: RS-4S5 (поддержка протокола ModBus); Аналоговое: 4...20 мА (сопротивление нагрузки <390 Ом)
Выход 2
Значение переключателя:PUSH-PULL/NPN/PNP NO/NC настраивается
Настройка расстояния
RS-485: нажатие клавиши/настройка RS-485; 4... 20 мА: настройка нажатия клавиши
Время отклика
2 мс, 16 мс, 40 мс, настраивается
Индикатор
Отображать
OLED-дисплей (размер: 14*10,7 мм)
Встроенная функция④
• Настройка адреса подчиненного устройства и скорости порта • Установка нуля • Самопроверка продукта • Настройка вывода • Запрос параметров • Настройка среднего значения • Настройки аналоговой карты • Обучение по одной точке • Обучение по окну • Заводские настройки по умолчанию
Схема защиты⑤
Короткое замыкание, обратная полярность, защита от перегрузки
Среда обслуживания
Рабочая температура: -10...+50°С; Температура хранения: -20...+70°C Влажность окружающей среды: 35...85% относительной влажности (без конденсации)
Анти окружающего света
Лампа накаливания:<3000 люкс
Степень защиты
IP67
Материал
Корпус: Алюминий; Крышка объектива: ПММА Панель дисплея: ПК
Устойчивость к вибрации
10...55 Гц Двойная амплитуда 1 мм, 2 часа для каждого направления X, XZ
Импульс с песком
5-контактный/4-контактный кабель ПВХ длиной 2 м (5 контактов: выход RS-485; 4 контакта: аналоговый выход)
Способ подключения
Примечание:
②Статистические данные соответствуют 3
③Повторяемость: окружающая среда 23 ± 5 °C^。％ белая карта отражательной способности, 100 результатов испытаний.
④Адрес подчиненного устройства, настройка скорости передачи данных только для серии RS-485.
⑤ Схема защиты только для релейного выхода.
