Характеристики продукта:
Измерение диапазона: 25-35 мм
Режим вывода: с переключением и связи RS485 (поддержка протокола Modbus)
Точность линейности: Стандарт: ± 0,3% F.S. (25-35 мм)
Повторяемость: 5um
Резолюция: 2,5 м
Размер пятна: φ0,5 мм при 30 мм
Время ответа: 2 мс/16 мс/40 мс
Спецификация:
|
Стандартный тип |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20 мА |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Высокая точность типа |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20 мА |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Измерение центрального расстояния |
30 мм |
50 мм |
85 мм |
|
| Измеренный диапазон |
5 мм |
15 мм |
25 мм |
|
| Ф.С. |
10 мм |
30 мм |
50 мм |
|
| Линейность |
Стандартный тип: RS485:+0,3%FS.; 4-20 мА:+0,4%фс. |
|||
| Высокая точность типа: RS485: ± 0,1%FS; 4-20 мА: ± 0,1%F.S |
||||
| Напряжение снабжения |
RS-485: 10..30VDC: 4 ... 20 мА: 12 ... 24 В постоянного тока |
|||
| Власть |
Потребление <700 МВт |
|||
| НАГРУЗКА |
200 мА |
|||
| Капля давления |
<2,5 В. |
|||
| Источник света |
Красный лазер (650 нм); Лазерный уровень: класс 2 |
|||
| Размер пятна |
Средний 0,5 мм @30nm |
Средний 0,5 мм@50nm |
Средний 0,5 мм@85nm |
|

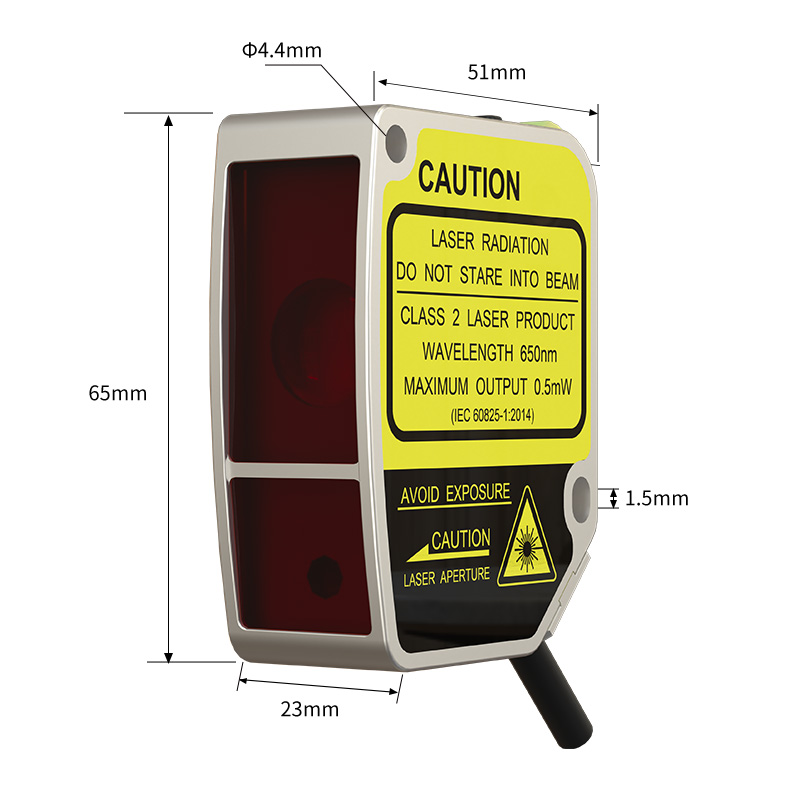

| Размер |
65*51*23 мм |
|||
| Коэффициент разрешения |
2.5um@30 мм |
10um@50 мм |
30um@85 мм |
|
| Повторяемость |
5um |
20um |
60 ч |
|
| Вывод1 |
Цифровое количество: RS-485 (поддерживает протокол Modbus); Аналоговое количество: 4-20 мА (сопротивление нагрузки <390 Ом) |
|||
| Вывод2 |
Количество переключения: push-pull/npn/pnp и no/nc может быть установлен |
|||
| Настройка расстояния |
RS-485: настройка кнопки/RS-485; 4 ... 20 мА: настройки ключей |
|||
|
Температурная дрейф |
0,08%F.S./° C. |
0,02%F.S./° C. |
0,04%фс./° C. |
|
| Время ответа |
2 мс/16 мс/40 мс может быть установлено |
|||
| Пилотная лампа |
PowerIndicator: зеленый светодиод; Индикатор действия: красный светодиод; Индикация тревоги: желтый светодиод |
|||
| Отображать экран |
OLED DISPLAY ESCEREN (размер: 14*10,7 мм) |
|||
| Встроенные функции |
Настройка подчиненного адреса и настройка скорости порта · Запрос параметров · Участие Window |
|||
| Защита Схема |
Защита короткого замыкания, защита обратной полярности, защита от перегрузки |
|||
| Использование Среда |
Работаемкататура: -10 ~+50 ° C; Среда хранения: -20 ~+70 ° C: Экологичность: 35% ~ 85% RH (без конденсации) |
|||
|
Сопротивление Окружающий свет |
Лампа накаливания: <3, 000lux |
|||
| Защитный класс |
IP67 |
|||
| Качество материала |
Оболочка: алюминий; Обложка объектива: PMAA, Display Poard: ПК |
|||
| Вибрация Сопротивление |
10 ~ 55 Гзд -амплитуда LMM, 2 часа каждый в направлениях x, y и z |
|||
|
Влияние Сопротивление |
500 м/с*(приблизительно 50 г), 3 раза каждый в направлениях x, y, andz |
|||
| Связь метод |
2M 5-ядерный/4-ядерный ведущий проволока ПВХ (5-ядерный: RS-485 |
|||
| Приложение |

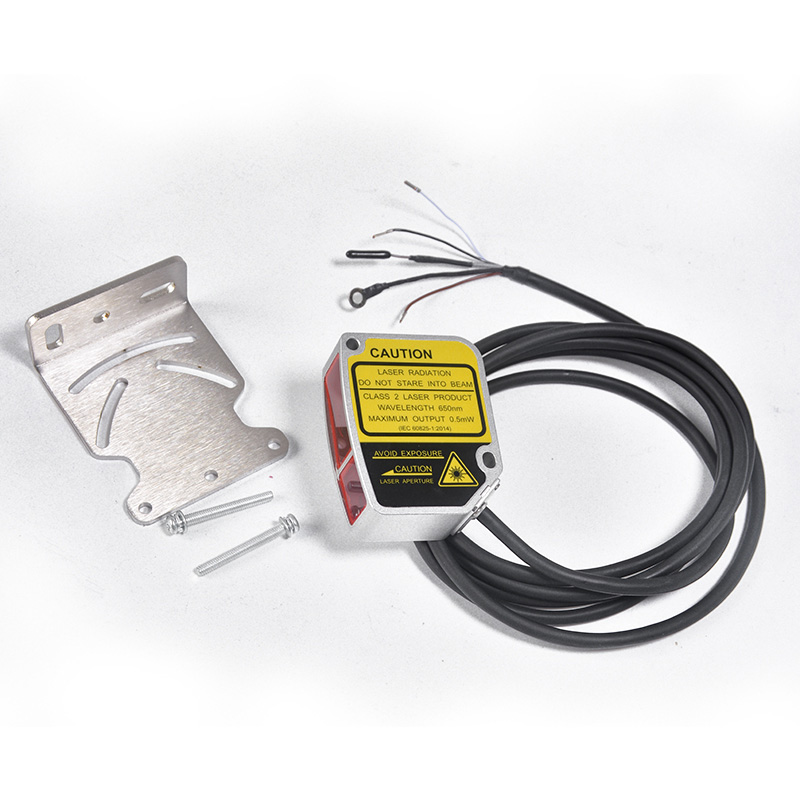

Винт M4 (длина 35 мм)*2, гайка*2, прокладка*2, установка кронштейна, Руководство пользователя |
|||
