Датчик измерения смещения

Характеристика продукта:

Диапазон измерения: 25-35 мм

Режим выхода: с переключением, ток 4-20мА

Точность линейности: ±0,4% полной шкалы. (25-35 мм)

Повторяемость: 5 мкм

Разрешение: 2,5 мкм

Размер пятна: Φ0,5 мм на расстоянии 30 мм

Время отклика: можно установить 2 мс/16 мс/40 мс.

Устойчивость к окружающему свету: лампы накаливания ≥ 3000 люкс

Панель управления: цифровой OLED-дисплей

Температурный дрейф: ±0,02% полной шкалы/°C

Возможность точного измерения

Высокоточные CMOS-датчики и уникальные алгоритмы со сверхвысокой линейной точностью обеспечивают бесконтактное измерение без износа.

Крошечное лазерное пятно

Хорошая разница в черно-белом цвете, размер пятна всего 0,5 мм позволяет точно обнаруживать мелкие объекты.

Мощные эксплуатационные функции

Мощные рабочие функции: богатый диапазон и параметры точности с различными режимами и настройками фильтрации в сочетании с настройкой нулевой точки, одной точки, обучением в окне, настройкой моделирования и другими функциями. Обеспечьте стабильное и гибкое управление и обнаружение процессов.

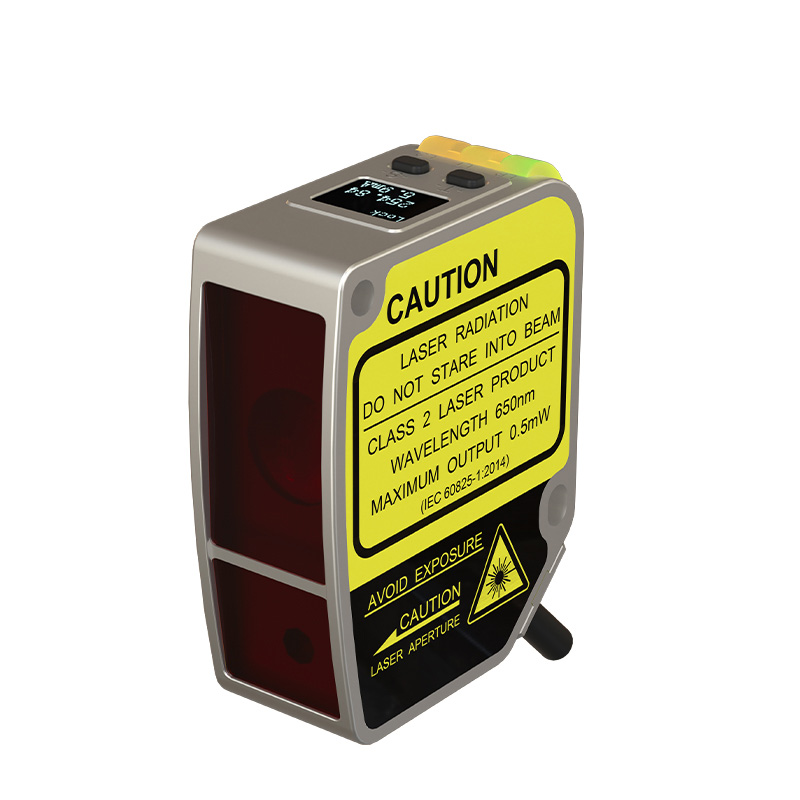

Цифровой дисплей

Его легко установить, проверив величину смещения.

IP67

Защитную структуру IP67 можно использовать даже в средах с высоким уровнем влажности и пыли. Металлическая трубка-футеровка вставляется в монтажное отверстие и надежно фиксируется моментом 0,8 Н·м.

Удобная установка

Все функции контроллера интегрированы в датчик, что устраняет необходимость в дополнительных контроллерах для экономии места.

Поддерживает полярность NPN/PNP

Изменяя метод подключения, продукт может быть совместим с обеими полярностями NPN/PNP, тем самым уменьшая необходимость регистрации модели для технического обслуживания.

Спецификация

Расстояние до центра измерения:30 мм

Диапазон измерения:5 мм

ФС.:10 мм

Линейность:Стандартный тип: RS485: ±0,3% полной шкалы; 4–20 мА: +0,4% полной шкалы.

                 Тип высокой точности: RS485: +0,1% полной шкалы: 4–20 мА: +0,1% полной шкалы

Напряжение питания:RS-485: 10...30 В постоянного тока: 4...20 мА: 12...24 В постоянного тока

Потребляемая мощность:<700 мВт

НАГРУЗКА:200 мА

Падение давления:<2,5 В

Источник света:Красный лазер (650 нм); Лазерный уровень: Класс 2

Размер пятна:0,5 мм при 30 нм

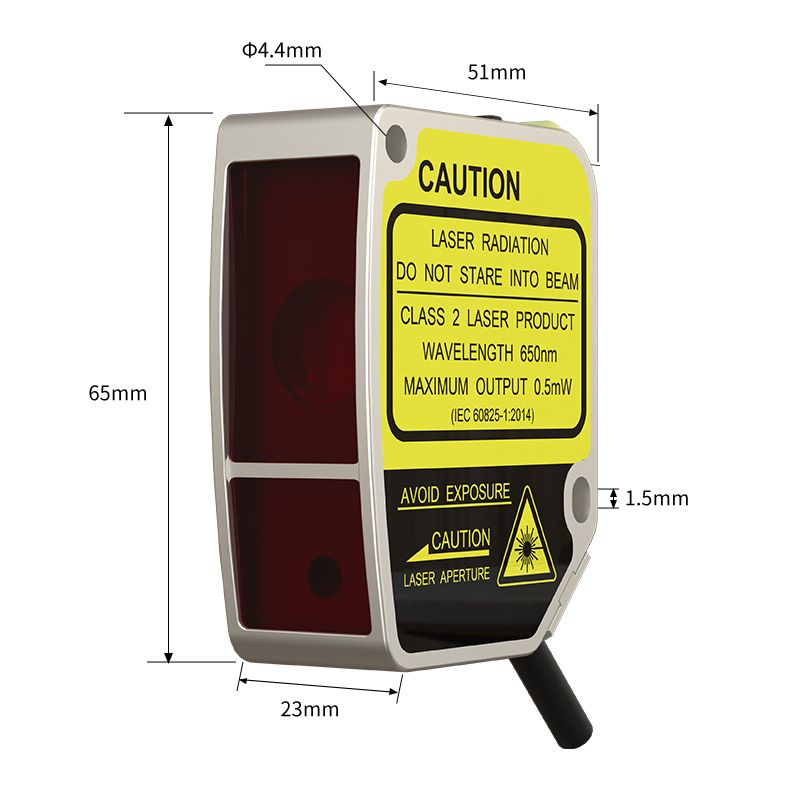

Размер:65*51*23 мм

Разрешение:2,5 мкм@30 мм

 СоотношениеПовторяемость:5ум

Выход1:Цифровой сигнал: RS-485 (поддерживает протокол ModBus); Аналоговый сигнал: 4–20 мА (сопротивление нагрузки < 390 Ом)

Выход2:Количество переключения: PUSH-PULL/NPN/PNP и NO/NC можно установить.
