Характеристика продукта:
Диапазон измерения: 35-65 мм
Режим вывода: с количеством переключателей, ток 4-20 мА
Точность линейности: высокоточный тип: ± 0,1% полной шкалы. (35-65 мм)
Повторяемость: 20 мкм
Разрешение: 10 мкм
Размер пятна: Φ0,5 мм на расстоянии 50 мм
Время отклика: можно установить 2 мс/16 мс/40 мс.
Устойчивость к окружающему свету: лампы накаливания ≥ 3000 люкс
Панель управления: цифровой OLED-дисплей
Температурный дрейф: ±0,02% полной шкалы/°C
Возможность точного измерения
Высокоточные CMOS-датчики и уникальные алгоритмы со сверхвысокой линейной точностью обеспечивают бесконтактное измерение без износа.
Мощные эксплуатационные функции
Мощные рабочие функции: богатый диапазон и параметры точности с различными режимами и настройками фильтрации в сочетании с настройкой нулевой точки, одной точки, обучением в окне, настройкой моделирования и другими функциями. Обеспечьте стабильное и гибкое управление и обнаружение процессов.
Крошечное лазерное пятно
Хорошая разница в черно-белом цвете, размер пятна всего 0,5 мм позволяет точно обнаруживать мелкие объекты.
Цифровой дисплей
Его легко установить, подтвердив величину смещения.
IP67
Защитную структуру IP67 можно использовать даже в средах с высоким уровнем влажности и пыли. Металлическая трубка-футеровка вставляется в монтажное отверстие и надежно фиксируется моментом 0,8 Н·м.
Удобная установка
Все функции контроллера интегрированы в датчик, что устраняет необходимость в дополнительных контроллерах для экономии места.
Изменяя метод подключения, продукт может быть совместим с обеими полярностями NPN/PNP, тем самым уменьшая необходимость регистрации модели для технического обслуживания.
Спецификация:
номер части Выход 4...20 мА 0,5 мм при 85 мм Индикатор питания: зеленый светодиод; Индикатор движения: желтый светодиод; Индикатор тревоги: желтый светодиод
Лазерный датчик смещения с цифровым дисплеем
ФСД11-30-АА-М
ФСД11-50-АА-М
ФСД11-80-АА-М
Измерение межосевого расстояния
30 мм
50 мм
85 мм
Диапазон измерения
±5 мм
±15 мм
±25 мм
Полный диапазон (Ф.С.)
10 мм
30 мм
50 мм
Размер светового пятна
0,5 мм при 30 мм
0,5 мм при 50 мм
Разрешение
2,5 мкм@30 мм
10ум@50мм
30ум@85мм
Повторяется стабильно①②③
5ум
20ум
60ум
Размер светового пятна
0,5 мм при 30 мм
0,5 мм при 50 мм
0,5 мм при 85 мм
Разрешение
2,5 мкм@30 мм
10ум@50мм
30ум@85мм
Повторяется стабильно①②③
5ум
20ум
60ум
Температурный дрейф
±0,08% полной шкалы/°C
±0,02% полной шкалы/°C
±0,04% полной шкалы/°C
Линейная точность①②
Пожалуйста, обратитесь к спецификации конкретных моделей.
Напряжение питания
RS-485: 10...30 В постоянного тока; 4... 20 мА: 12... 24 В постоянного тока.
Ток нагрузки
200 мА
Падение напряжения
<2,5 В
Тип источника света
Красный лазер (650 нм); Лазерный уровень: Класс 2
Измерение

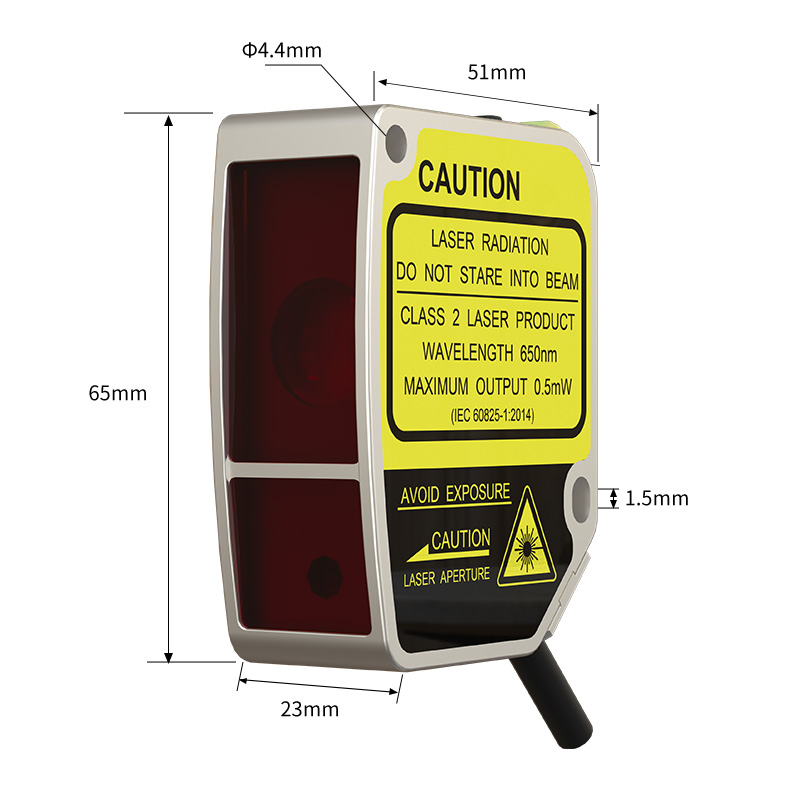

65*51*23 мм
Выход 1
Цифровое значение: RS-4S5 (поддержка протокола ModBus); Аналоговое: 4...20 мА (сопротивление нагрузки <390 Ом)
Выход 2
Значение переключателя:PUSH-PULL/NPN/PNP NO/NC настраивается
Настройка расстояния
RS-485: нажатие клавиши/настройка RS-485; 4... 20 мА: настройка нажатия клавиши
Время отклика
2 мс, 16 мс, 40 мс, настраивается
Индикатор
Отображать
OLED-дисплей (размер: 14*10,7 мм)
