Характеристика продукта:
Диапазон измерения: 35-65 мм
Режим вывода: с переключением и связью RS485 (поддержка протокола ModBus)
Точность линейности: Стандарт: ±0,3% полной шкалы. (35-65 мм)
Повторяемость: 20 мкм
Разрешение: 10 мкм
Размер пятна: Φ0,5 мм на расстоянии 50 мм
Время отклика: настраивается 2 мс/16 мс/40 мс
Устойчивость к окружающему свету: лампы накаливания ≥ 3000 люкс
Панель управления: цифровой OLED-дисплей
Температурный дрейф: ±0,02% полной шкалы/°C
Возможность точного измерения
Высокоточные CMOS-датчики и уникальные алгоритмы со сверхвысокой линейной точностью обеспечивают бесконтактное измерение без износа.
Может передавать данные с устройствами верхнего уровня, такими как ПЛК
Используя интерфейс RS-485, можно подключить до 32 датчиков (каждый датчик имеет отдельный адрес), отправляя сообщения запроса от ПЛК и возвращая значения измерений.
Крошечное лазерное пятно
Хорошая разница в черно-белом цвете, размер пятна всего 0,5 мм позволяет точно обнаруживать мелкие объекты.
Мощные рабочие функции
Мощные рабочие функции: богатый диапазон и параметры точности с различными режимами и настройками фильтрации в сочетании с настройкой нулевой точки, одной точки, обучением в окне, настройкой моделирования и другими функциями. Обеспечьте стабильное и гибкое управление и обнаружение процессов.
Гибкие методы вывода
Гибкий режим вывода: встроенный переключаемый выход (NPN/PNP/PULL-PUSH) + аналоговый выход 4,20 мА или RS-485, поддержка протокола MODBUS без необходимости подключения к контроллеру, работающий независимо, будь то ПЛК или промышленный компьютер, его можно легко подключить напрямую.
Цифровой дисплей
Его легко установить, проверив величину смещения.
IP67
Защитную структуру LP67 можно использовать даже в средах с высоким уровнем влажности и пыли. Металлическая трубка-футеровка вставляется в монтажное отверстие и надежно фиксируется моментом 0,8 Н·м.
Удобная установка
Все функции контроллера интегрированы в датчик, что устраняет необходимость в дополнительных контроллерах для экономии места.
Поддерживает полярность NPN/PNP
Изменяя метод подключения, продукт может быть совместим с обеими полярностями NPN/PNP, тем самым уменьшая необходимость регистрации модели для технического обслуживания.

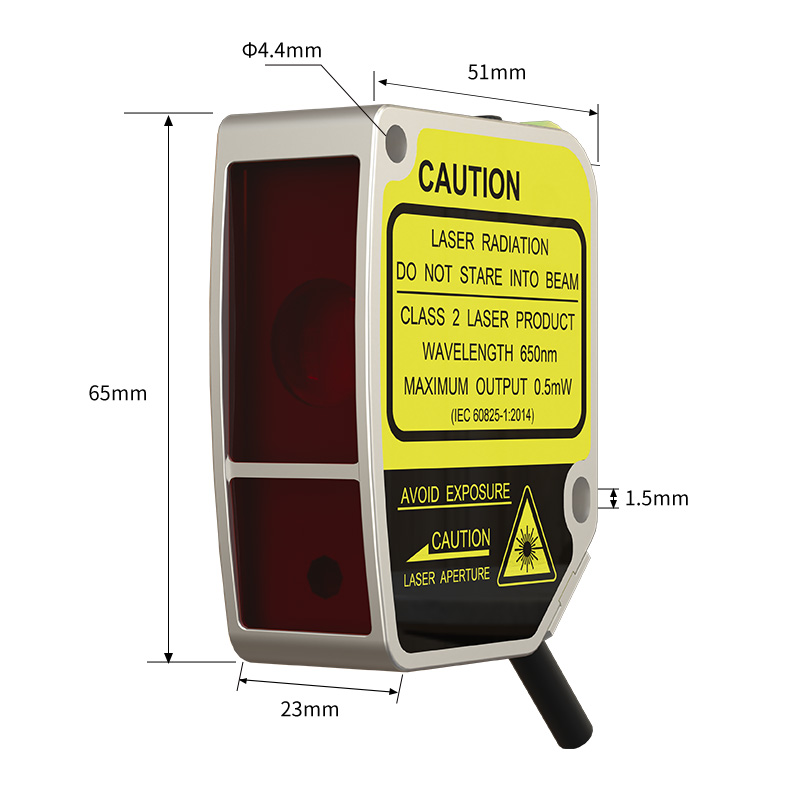

Размер товара:
Рекомендации по подключению:
Спецификация:
| Лазерный датчик смещения с цифровым дисплеем |
|||
|
номер части Выход RS-485 |
ФСД11-30-RS485-М |
ФСД11-50-RS485 |
ФСД11-85-РС485-М |
| Измерение межосевого расстояния |
30 мм |
50мм8 | 85 мм |
| Диапазон измерения |
±5 мм |
±15 мм |
±25 мм |
| Полный диапазон (Ф.С.) |
10 мм |
30 мм |
50 мм |
| Размер светового пятна |
Φ0,5 мм при 30 мм |
0,5 мм при 50 мм |
0,5 мм при 85 мм |
| Разрешение |
2,5 мкм@30 мм |
10ум@50мм |
30ум@85мм |
| Повторяется стабильно①②③ |
5ум |
20ум |
60ум |
| Температурный дрейф |
±0,08% полной шкалы/°C |
±0,02% полной шкалы/°C |
±0,04% полной шкалы/°C |
| Линейная точность①② |
Пожалуйста, обратитесь к спецификации конкретных моделей. |
||
| Напряжение питания |
RS-485: 10...30 В постоянного тока; 4... 20 мА: 12... 24 В постоянного тока |
||
| Ток нагрузки |
200 мА |
||
| Падение напряжения |
<2,5 В |
||
| Тип источника света |
Красный лазер (650 нм); Лазерный уровень: Класс 2 |
||
| Измерение |
65*51*23 мм |
||
| Выход 1 |
Цифровое значение: RS-4S5 (поддержка протокола ModBus); Аналоговое: 4...20 мА (сопротивление нагрузки <390 Ом) |
||
| Выход 2 |
Значение переключателя:PUSH-PULL/NPN/PNP NO/NC настраивается |
||
| Настройка расстояния |
RS-485: нажатие клавиши/настройка RS-485; 4... 20 мА: настройка нажатия клавиши |
||
| Время отклика |
2 мс, 16 мс, 40 мс, настраивается |
||
| Индикатор |
Индикатор питания: зеленый светодиод; Индикатор движения: желтый светодиод; Индикатор тревоги: желтый светодиод |
||
| Отображать |
OLED-дисплей (размер: 14*10,7 мм) |
||
| Встроенная функция④ |
• Настройка адреса подчиненного устройства и скорости порта • Установка нуля • Самопроверка продукта • Настройка вывода • Запрос параметров • Настройка среднего значения • Настройки аналоговой карты • Обучение по одной точке • Обучение по окну • Заводские настройки по умолчанию |
||
| Схема защиты⑤ |
Короткое замыкание, обратная полярность, защита от перегрузки |
||
| Среда обслуживания |
Рабочая температура: -10...+50°С; Температура хранения: -20...+70°C Влажность окружающей среды: 35...85% относительной влажности (без конденсации) |
||
| Анти окружающего света |
Лампа накаливания:<3000 люкс |
||
| Степень защиты |
IP67 |
||
| Материал |
Корпус: Алюминий; Крышка объектива: ПММА Панель дисплея: ПК |
||
| Устойчивость к вибрации |
10...55 Гц Двойная амплитуда 1 мм, 2 часа для каждого направления X, XZ |
||
| Импульс с песком |
500 м/с2 (около 50 г), 3 раза для каждого направления X, Y, Z |
||
| Способ подключения |
5-контактный/4-контактный ПВХ-кабель длиной 2 м (5 контактов: выход RS-485; 4 контакта: аналоговый выход) |
||
| Аксессуары |

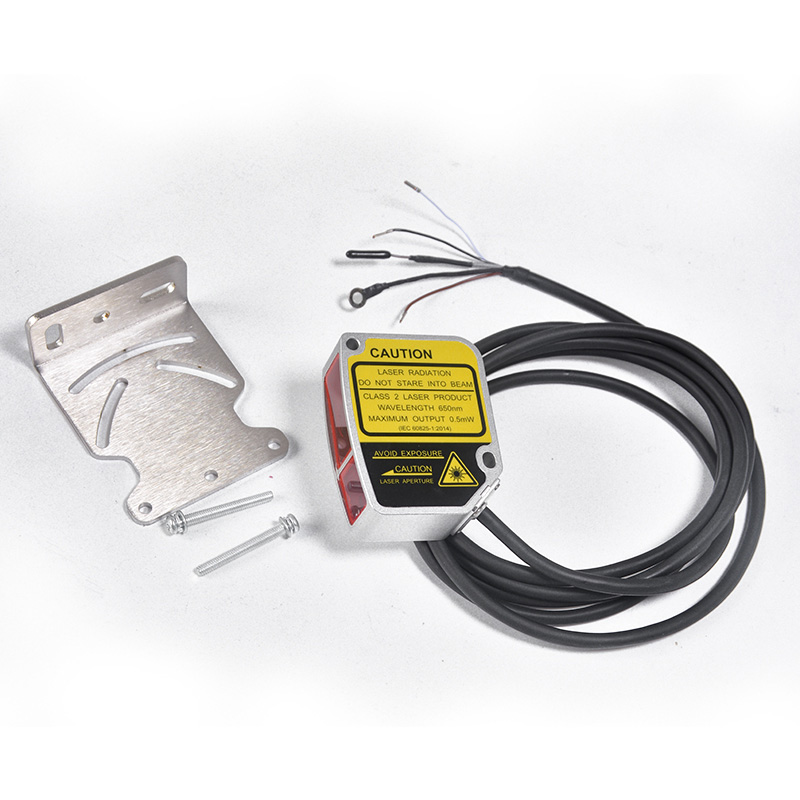

Винт (M4X35 мм) X2, Гайка X2, Шайба X 2, Монтажные кронштейны 、 Руководство по эксплуатации |
||
