Датчик измерения лазерного расстояния

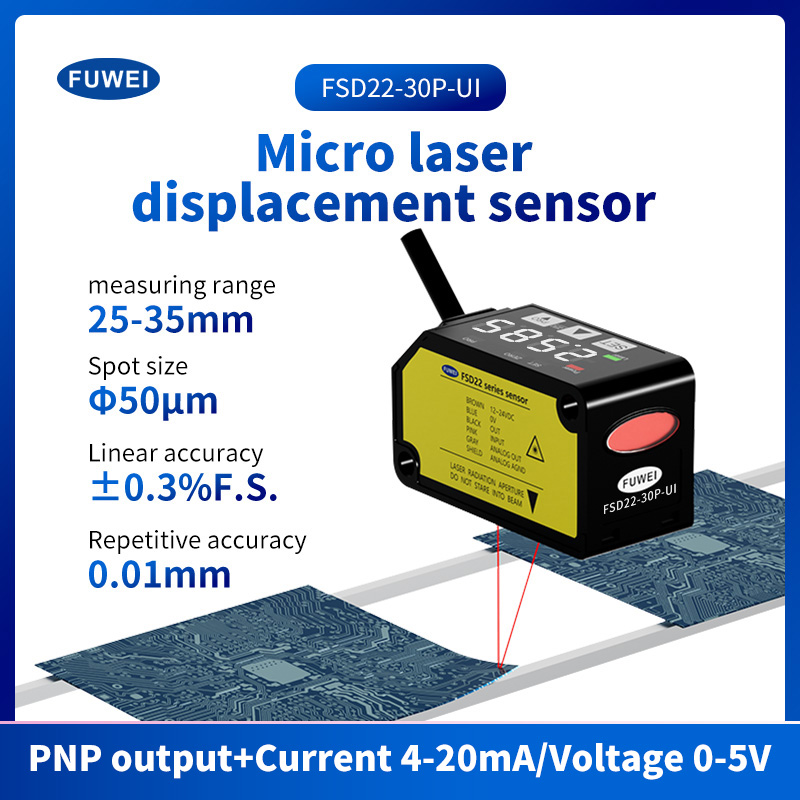

Model:FSD22-30P-UI

Лазерное расстояние измерение датчик небольшой размер, небольшое место; Высокая точность обнаружения и высокий коэффициент ценовой производительности; Двойное переключение и аналоговые выходы одновременно. Несколько режимов обнаружения для большего количества приложений. Большой выходной индикатор вверху для лучшей визуализации; и Высококачественный дисплей с ярко-белой цифровой трубкой; Мембранная клавиатура для легкой работы и настройки. Мембранные кнопки для легкой работы и настройки. Алюминиевое жилье для прочной и долговечности.

Отправить запрос

Описание продукта

Функция производительности датчика измерения на расстоянии

Небольшой размер, небольшое место;

Высокая точность обнаружения и высокий коэффициент ценовой производительности;

Двойное переключение и аналоговые выходы одновременно.

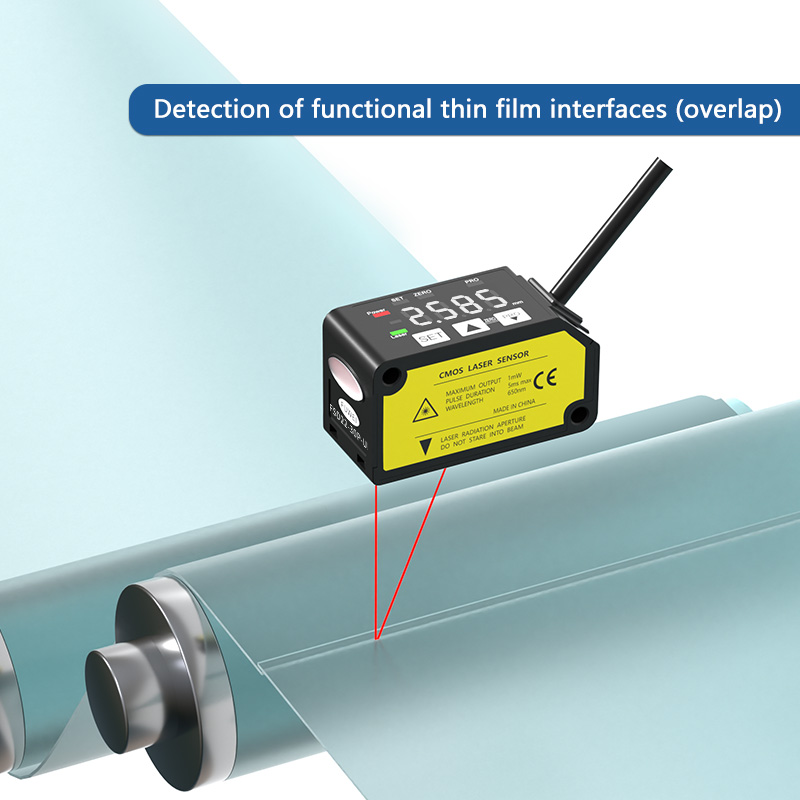

Несколько режимов обнаружения для большего количества приложений.

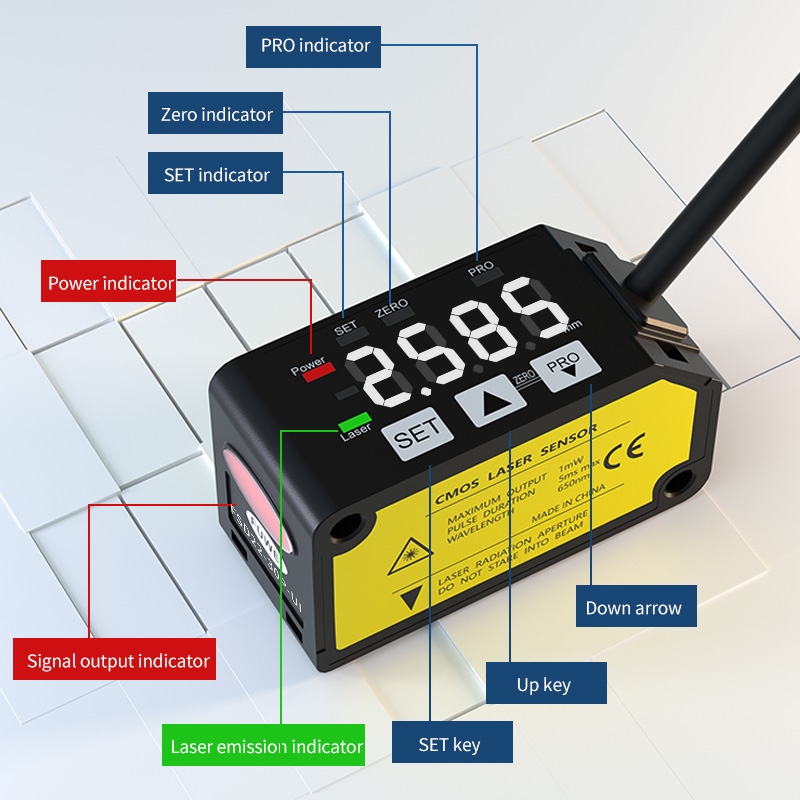

Большой выходной индикатор вверху для лучшей визуализации; и

Высококлассный дисплей с ярко-белой цифровой трубкой; Мембранная клавиатура для простоты эксплуатации и настройки.

Мембранные кнопки для легкой работы и настройки.

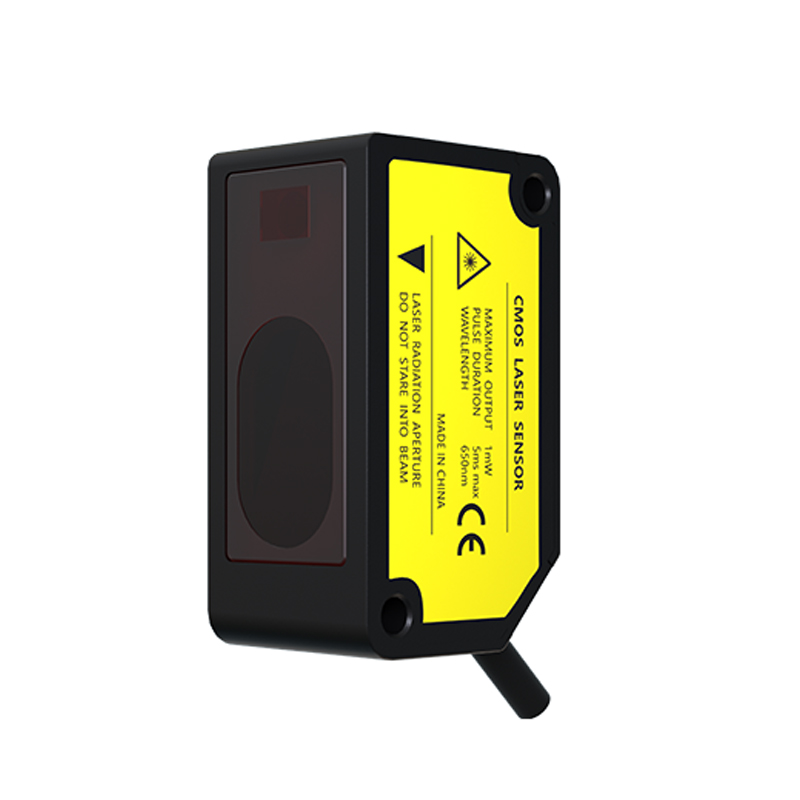

Алюминиевое жилье для прочной и долговечности.

Спецификации параметров:

Тип	Измерение Центр 30 мм типа	Измерение Центр 50 мм тип	Измерение Центр 100 мм типа	Измерение центральный тип 200 мм	Измерение Центр 400 мм тип
Аналог+NPN Вывод	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Аналог+вывод PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Центр измерения расстояние	30 мм	50 мм	100 мм	200 мм	400 мм
Диапазон измерений	± 5 мм	± 15 мм	± 35 мм	± 80 мм	± 200 мм
Диаметр луча (примечание 3)	Примерно Ø50 мкм	Прибл. ø70 мкм	Примерно Ø120 мкм	Примерно Ø300 мкм	Примерно Ø500 мкм
Повторяемость	10 мм	30 мм	100 мм	200 мм	300 мкм (расстояние измерения от 200 до 400 мм) 800 мкм (расстояние измерения от 400 до 600 мм)
Линейность	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Расстояние измерения от 200 до 400 мм) ± 0,4%F.S. (Расстояние измерения от 400 до 600 мм)
Температурная характеристика	0,03%F.S./° C.

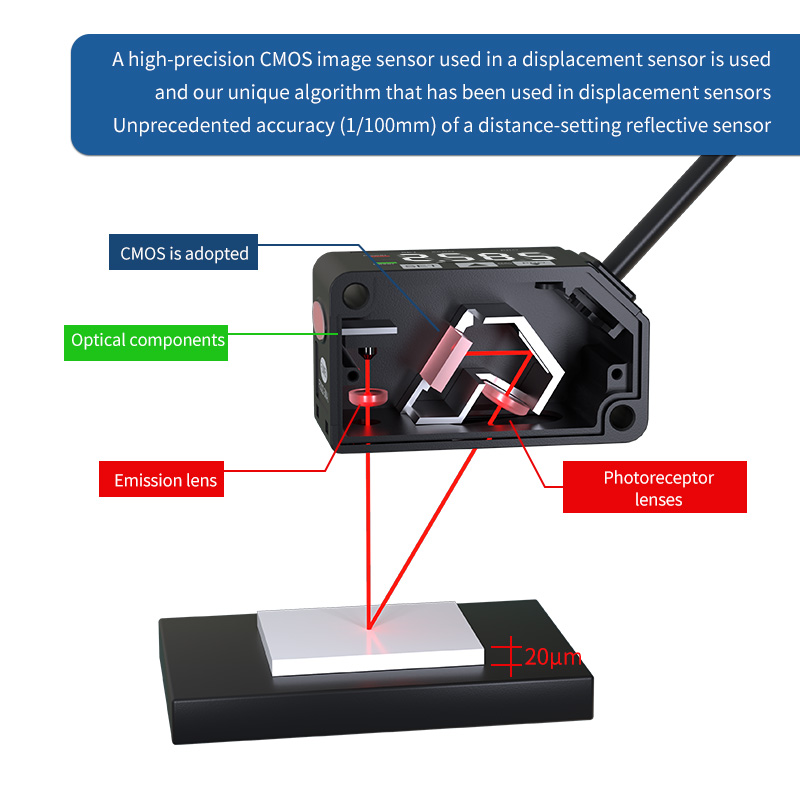

Источник света	Красный полупроводник лазерный класс 2 [JIS / IEC / GB / FDA (примечание 2)] Максимум Выход: 1 МВт, пик эмиссии Длина волны: 655 нм
Напряжение снабжения	От 12 до 24 В постоянного тока ± 10%, Ripple P-P 10% или менее
Энергопотребление	40 мА или менее (при напряжении питания 24 В постоянного тока), 65 мА или менее (при напряжении питания 12 В постоянного тока)
Управление выводом	NPN открытый транзистор • Максимальный ток раковины: 50 мА • Применяемое напряжение: 30 В постоянного тока или меньше (Между выходом управления до 0 В) • остаточное напряжение: 1,5 В или меньше (при токе стока 50 мА) • Ток утечки: 0,1 мА или меньше			PNP Transistor • Максимальный ток источника: 50 мА. • Приложенное напряжение: 30 В постоянного тока или меньше. (Между выходом управления до +V) • остаточное напряжение: 1,5 В или меньше (При токе исходного периода 50 мА) • Ток утечки: 0,1 мА или меньше
	Переключается либо на свет, либо на темноту.
	Включить (тип автоматического сброса)

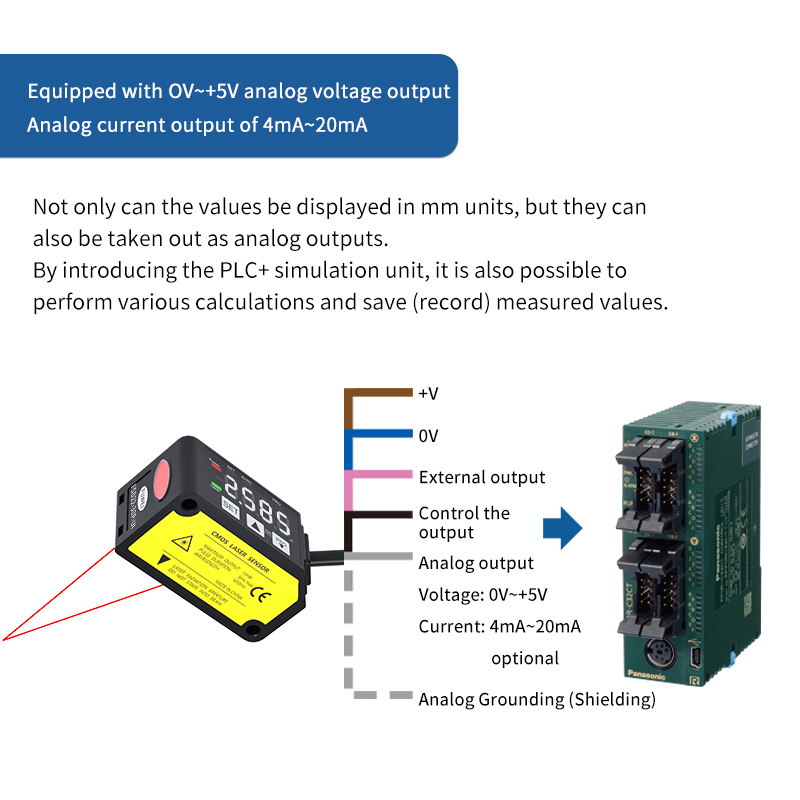

Аналоговый выход	Аналоговый выход напряжения	• Диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В) • Выходное сопротивление: 100 Ом.
	Выход аналогового тока	• Диапазон вывода: от 4 до 20 мА (при тревоге: 0 мА) • Импеданс нагрузки: 300 Ом или меньше
Время ответа	Переключается между 1,5 мс / 5 мс / 10 мс
Внешний вход	NPN неконтактный вход • Условия ввода Неверно: от +8 до +v DC или Open Действительно: от 0 до +1,2 В. • Входной импеданс: ок. 10 кОм			ПНП без контакта вход • Условия ввода Недействительный: от 0 до +0,6 В. Действительно: +4 до +V DC • Входной импеданс: ок. 10 кОм
Защита	IP67 (МЭК)
Степень загрязнения	2
Температура окружающей среды	-10 до +45 ° C (не допускается конденсация или обледенение росы), хранение: от -20 до +60 ° C
Окружающая влажность	35-85% RH, хранение: от 35 до 85% RH
Окружающая освещение	Лампа накаливания: освещение поверхности принятия 3000 xx или меньше
Эксплуатационная высота	2000 м или меньше
Кабель	5-ядерный композитный кабель 0,2 мм2, длиной 2 м
Материал	Корпус: алюминиевая литература, передняя крышка: акрил
Масса	примерно 85 г (включая кабель)
Применимый стандарт	Соблюдение директивы EMC, стандарт FDA, признание UL
Примечания:
1) Напряжение питания: 24 В. Тема - белая керамика.
2) Это основано на стандарте FDA в соответствии с Уведомлением о лазере № 50 стандарта FDA.
3) Это размер на расстоянии центра измерения. Эти значения были определены с использованием 1/E2 (около 13,5%) интенсивности центрального света. Из -за утечки света вне указанной области отражательная способность вокруг точки обнаружения может быть выше, чем в точке, и это может повлиять на значение измерения.
