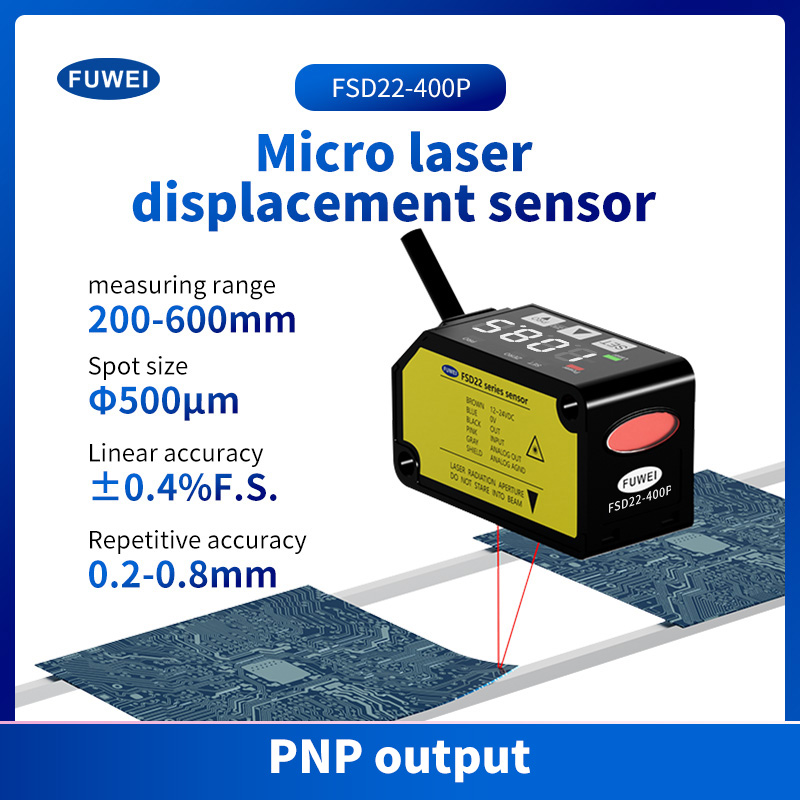

Характеристики продукта:
Номер детали: FSD22-400P-UI
Центр измерения расстояние: 400 мм
Диапазон измерения ： ± 200 мм
Повторяемость: 300 мкм (расстояние измерения от 200 до 400 мм)
800 мкм (расстояние измерения от 400 до 600 мм)
Линейность: ± 0,3%F.S. (Расстояние измерения от 200 до 400 мм)
± 0,4%F.S. (Расстояние измерения от 400 до 600 мм)
Диаметр луча: ок. Ø500 мкм
Управление выводом: PNP
Напряжение питания: от 12 до 24 В.
Выход аналогового напряжения ： Диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В)
Выход аналогового тока revelock Диапазон: от 4 до 20 мА (при тревоге: 0MA)
Время ответа: переключение между 1,5 мс / 5 мс / 10 мс
Защита ： IP67
Температура окружающей среды: от -10 до +45 ° C (не допускается конденсация или обледенение росы), хранение: от -20 до +60 ° C
Кабель: 5-ядерный композитный кабель 0,2 мм2, длиной 2 м
Спецификации параметров:
| Тип |
Измерение Центр 30 мм типа |
Измерение Центр 50 мм тип |
Измерение Центр 100 мм типа |
Измерение Центр 200 мм типа |
Измерение Центр 400 мм тип |
|
| Аналог+NPN Вывод |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Аналог+вывод PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Центр измерения расстояние |
30 мм |
50 мм |
100 мм |
200 мм |
400 мм |
|
| Диапазон измерений |
± 5 мм |
± 15 мм |
± 35 мм |
± 80 мм |
± 200 мм |
|
| Диаметр луча (примечание 3) |
Примерно Ø50 мкм |
Примерно Ø70 мкм |
Примерно Ø120 мкм |
Примерно Ø300 мкм |
Примерно Ø500 мкм |
|
| Повторяемость |
10 мм |
30 мм |
100 мм |
200 мм |
300 мкм (расстояние измерения от 200 до 400 мм) 800 мкм (расстояние измерения от 400 до 600 мм) |
|
| Линейность |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (Расстояние измерения от 200 до 400 мм) ± 0,4%F.S. (Расстояние измерения от 400 до 600 мм) |
|||
| Температурная характеристика |
0,03%F.S./° C. |
|||||
| Источник света |
Красный полупроводник лазерный класс 2 [JIS / IEC / GB / FDA (примечание 2)] Максимум Выход: 1 МВт, пик эмиссии Длина волны: 655 нм |
|||||
| Напряжение снабжения |
От 12 до 24 В постоянного тока ± 10%, Ripple P-P 10% или менее |
|||||
| Энергопотребление |
40 мА или меньше (при напряжении питания 24 В постоянного тока), 65 мА или менее (при напряжении питания 12 В. |
|||||
| Управление выводом |
NPN открытый транзистор • Максимальный ток раковины: 50 мА • Применяемое напряжение: 30 В постоянного тока или меньше (Между выходом управления до 0 В) • остаточное напряжение: 1,5 В или меньше (При токе раковины 50 мА) • Ток утечки: 0,1 мА или меньше |
PNP Transistor • Максимальный ток источника: 50 мА • Применяемое напряжение: 30 В постоянного тока или меньше (Между выходом управления до +V) • остаточное напряжение: 1,5 В или меньше (При токе исходного периода 50 мА) • Ток утечки: 0,1 мА или меньше |
||||
| Переключаемый либо светлый, либо темный |
||||||
| Включить (тип автоматического сброса) |
||||||

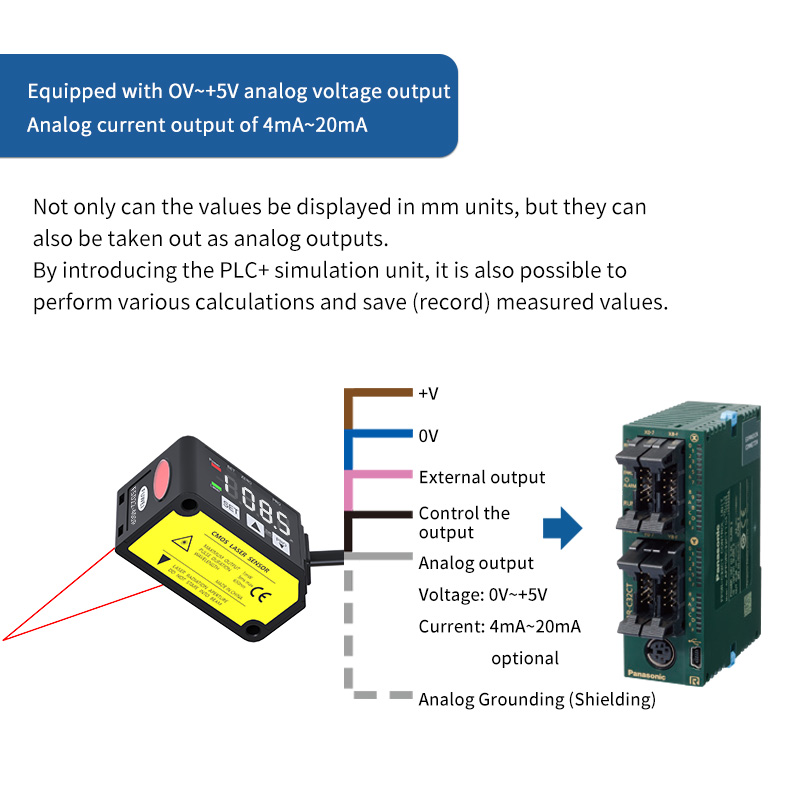

| Аналоговый выход |
Аналоговый выход напряжения |
• Диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В) • Выходной импеданс: 100 Ом |
||||
| Выход аналогового тока |
• Диапазон вывода: от 4 до 20 мА (при тревоге: 0 мА) • Импеданс нагрузки: 300 Ом или меньше |
|||||
| Время ответа |
Переключается между 1,5 мс / 5 мс / 10 мс |
|||||
| Внешний вход |
NPN неконтактный вход • Условия ввода Неверно: от +8 до +v DC или Open Действительно: от 0 до +1,2 В. • Входной импеданс: ок. 10 кОм |
ПНП без контакта вход • Условия ввода Недействительный: от 0 до +0,6 В. Действительно: +4 до +V DC • Входной импеданс: ок. 10 кОм |
||||
| Защита |
IP67 (IEC) |
|||||
| Степень загрязнения |
2 |
|||||
| Температура окружающей среды |
-10 до +45 ° C (не допускается конденсация или обледенение росы), хранение: от -20 до +60 ° C |
|||||
| Окружающая влажность |
35-85% RH, хранение: от 35 до 85% RH |
|||||
| Окружающая освещение |
Лампа накаливания: освещение поверхности принятия 3000 xx или меньше |
|||||
| Эксплуатационная высота |
2000 м или меньше |
|||||
| Кабель |
5-ядерный композитный кабель 0,2 мм2, длиной 2 м |
|||||
| Материал |
Корпус: алюминиевая литература, передняя крышка: акрил |
|||||
| Масса |
примерно 85 г (включая кабель) |
|||||
| Применимый стандарт |
Соблюдение директивы EMC, стандарт FDA, признание UL |
|||||
| Примечания: |
|
|
|
|
|
|
| 1) Напряжение питания: 24 В. Тема - белая керамика. |
||||||
| 2) Это основано на стандарте FDA, в соответствии с лазерным уведомлением № 50 стандарта FDA. |
||||||
| 3) Это размер на расстоянии центра измерения. Эти значения были определены с использованием 1/E2 (около 13,5%) интенсивности центрального света. Из -за утечки света вне указанной области отражательная способность вокруг точки обнаружения может быть выше, чем в точке, и это может повлиять на значение измерения. |
||||||
