Датчик лазерного расстояния

Лазерные характеристики датчика датчика:

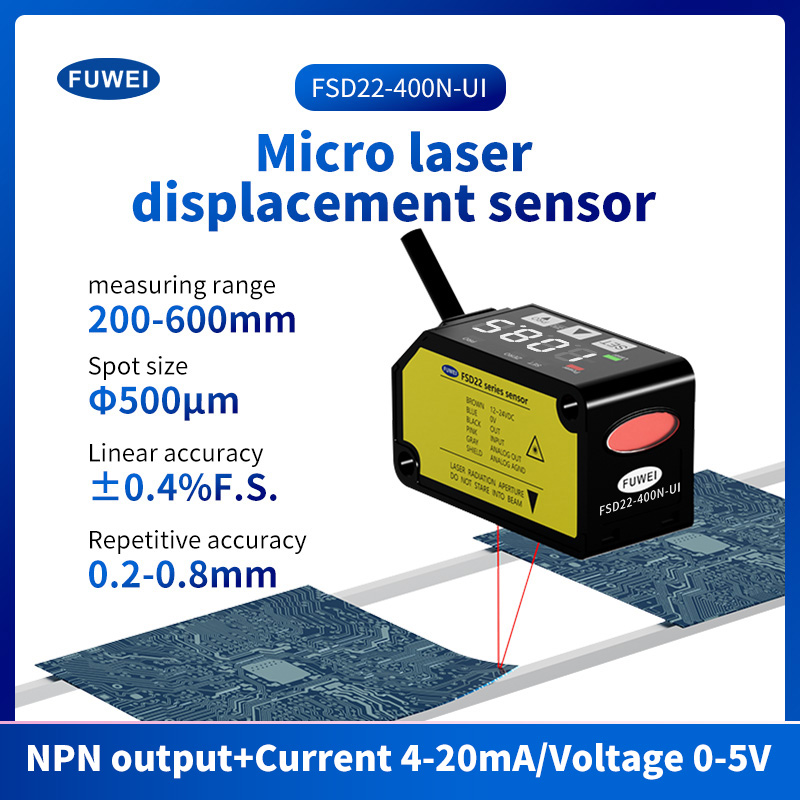

Номер детали: FSD22-400N-UI

Центр измерения расстояние: 400 мм

Диапазон измерения ： ± 200 мм

Повторяемость: 300 мкм (расстояние измерения от 200 до 400 мм)

800 мкм (расстояние измерения от 400 до 600 мм)

Линейность: ± 0,3%F.S. (Расстояние измерения от 200 до 400 мм)

± 0,4%F.S. (Расстояние измерения от 400 до 600 мм)

Диаметр луча: ок. Ø500 мкм

Управление выводом: PNP

Напряжение питания: от 12 до 24 В постоянного тока ± 10 %, пульсация размаха 10 % или меньше.

Выход аналогового напряжения ： Диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В)

Выход аналогового тока revelock Диапазон: от 4 до 20 мА (при тревоге: 0MA)

Время ответа: переключение между 1,5 мс / 5 мс / 10 мс

Защита ： IP67

Температура окружающей среды: от -10 до +45 ° C (не допускается конденсация или обледенение росы), хранение: от -20 до +60 ° C

Кабель: 5-ядерный композитный кабель 0,2 мм2, длиной 2 м

Внедрение панели:

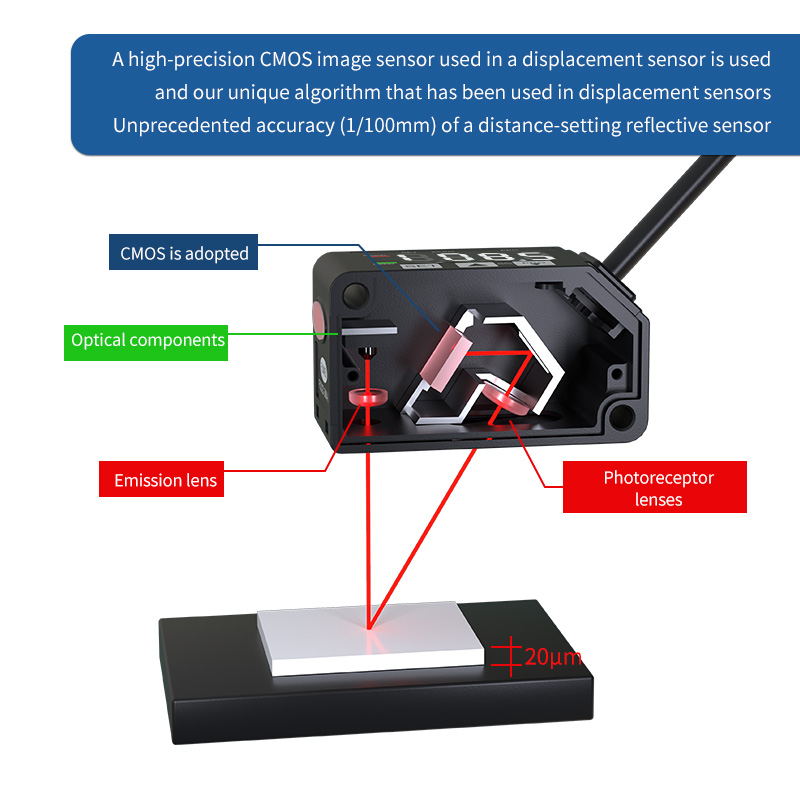

Изображения CMOS с высокой уникальными изображениями используются уникальным алгоритмом.

Высокий датчик изображения CMOS, используемый в датчике смещения, и используется наш уникальный алгоритм, который использовался в точке SensorsUndertented Persondorsedented (1/100 мм) датчика, установленного на расстоянии

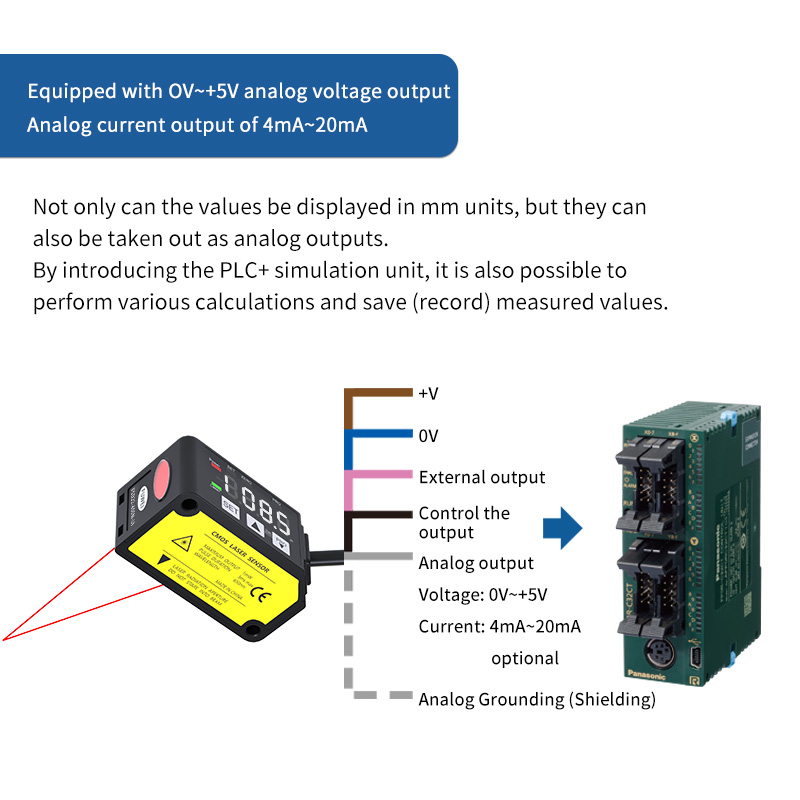

Оснащен OV ~+5V аналоговый напряжение

Мало того, что значения могут отображаться в единицах MM, но они могут быть выведены в качестве аналоговых выходов.

Нулевая функция

Это функция, позволяющая принудительно обнулить измеренное значение. Нулевая точка может быть определена произвольно. Установите высоту обнаруженного объекта на базовое значение. Ее можно легко использовать при измерении допусков или при измерении разностей сечений.

Оснащен удобной функцией переключения настроек

При наличии объекта обнаружения на стороне датчика, обнаружение может быть установлено в соответствии с фоновым значением ObjectBenchmark. Это удобная функция для обнаружения изменений в размере объекта.

(При использовании обнаруженного объекта в качестве основания)

Установите опорное значение на стороне фонового объекта на основе обнаруженного объекта. Держитесь подальше от фона. Тело пришло время использовать.

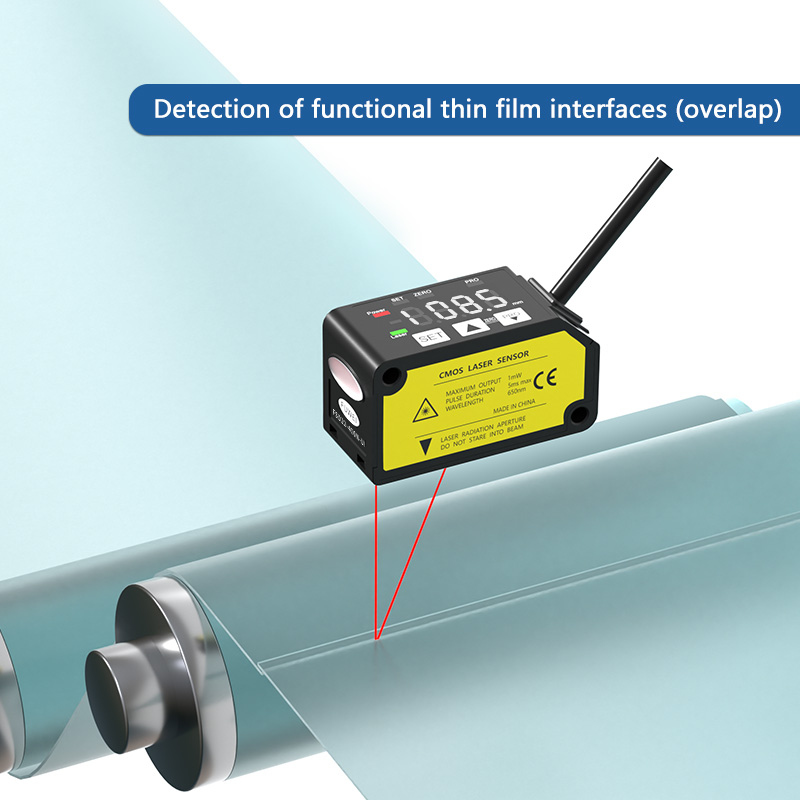

Применение сцены:

Обнаружить варпаж подложки

Обнаружение перекрытия свинцовых рам

Суждение о передней части и задней части жилья электронных компонентов

Обнаружение наличия или отсутствия прокладок

Размеры Проводка ：

Витрина продукта ：

Спецификации параметров:

Размер продукта:
