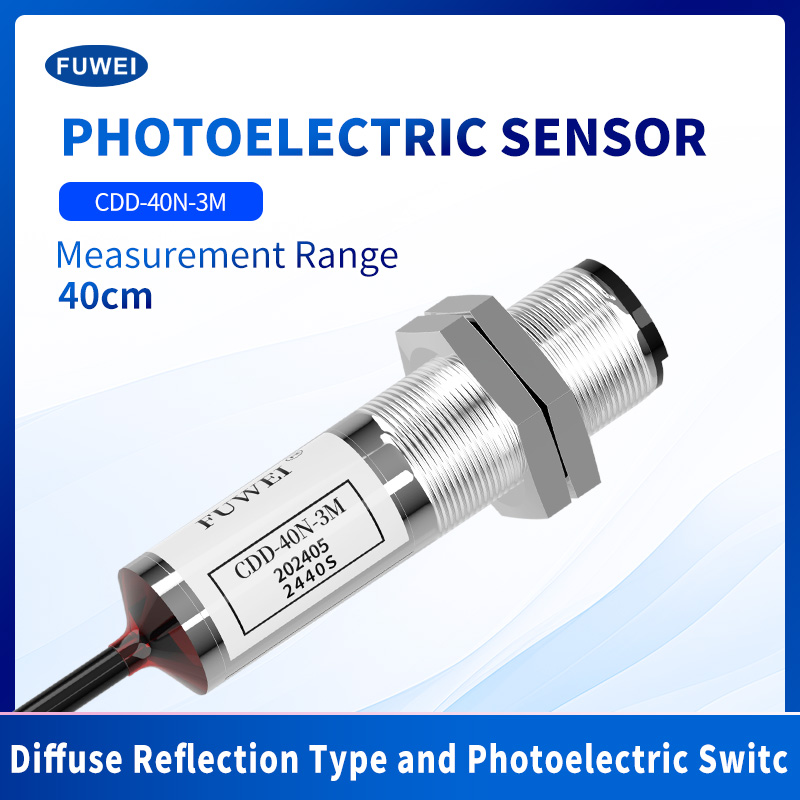

Фотоэлектрический датчик ЦДД-40Н-3М
Класс защиты IP66, подходит для суровых условий;
С перегрузкой, коротким замыканием, обратной полярностью и другой множественной защитой, стабильная работа.
Металлический корпус, маслостойкий, устойчивый к коррозии, устойчивый к давлению и ударопрочный..
| Параметры продукта |
||
| Тип |
Диффузное отражение (модель на большие расстояния) |
|
| Тип источника красного света |
ЦДД-40Н-3М |
ЦДД-40П-3М |
| Режим вывода |
Н=НПН.НО/НЗ |
P=PNP.НО/НЗ |

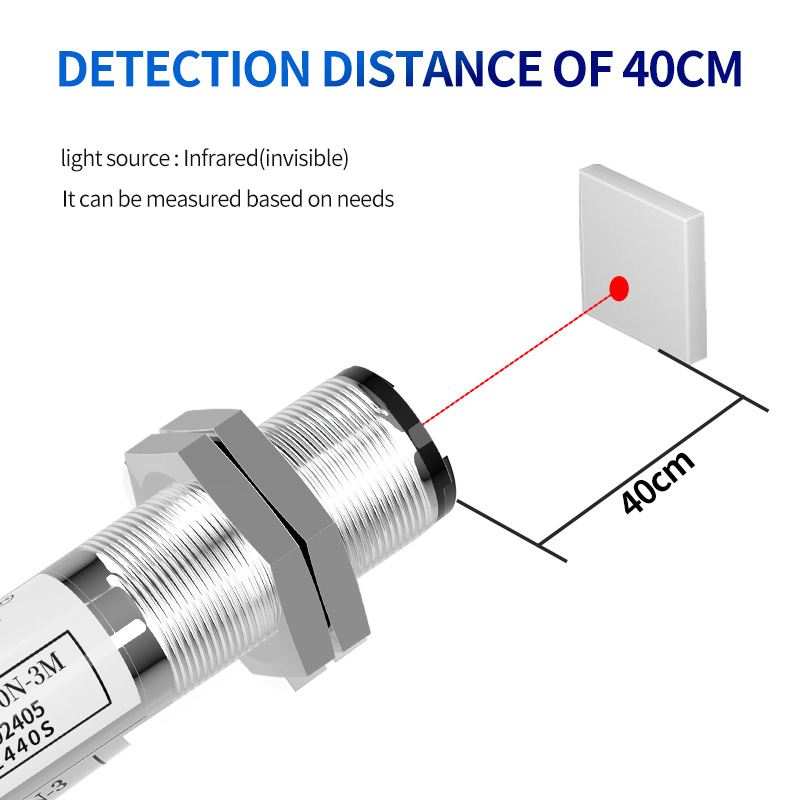

| Расстояние обнаружения |
0~40 см |
|
| Источник света |
Инфракрасный светодиод (невидимый свет) |
|
| Напряжение питания |
10~24В постоянного тока±10% |
|
| Потребляемый ток |
макс. 30 мА |
|
| Время отклика |
максимум 1,5 мс |
|
| Коммутационный выход |
Выход с открытым коллектором NPN/PNP макс. 100 мА/макс. 30 В постоянного тока (остаточное напряжение напряжение макс. 1,8 В) |
|
|
Нормально открытый/нормально Закрытая функция |
Выбираемые режимы: нормально открытый (активируется светом)/нормально закрытый (Деактивировано шторкой) (Управляется конфигурацией проводки) |
|

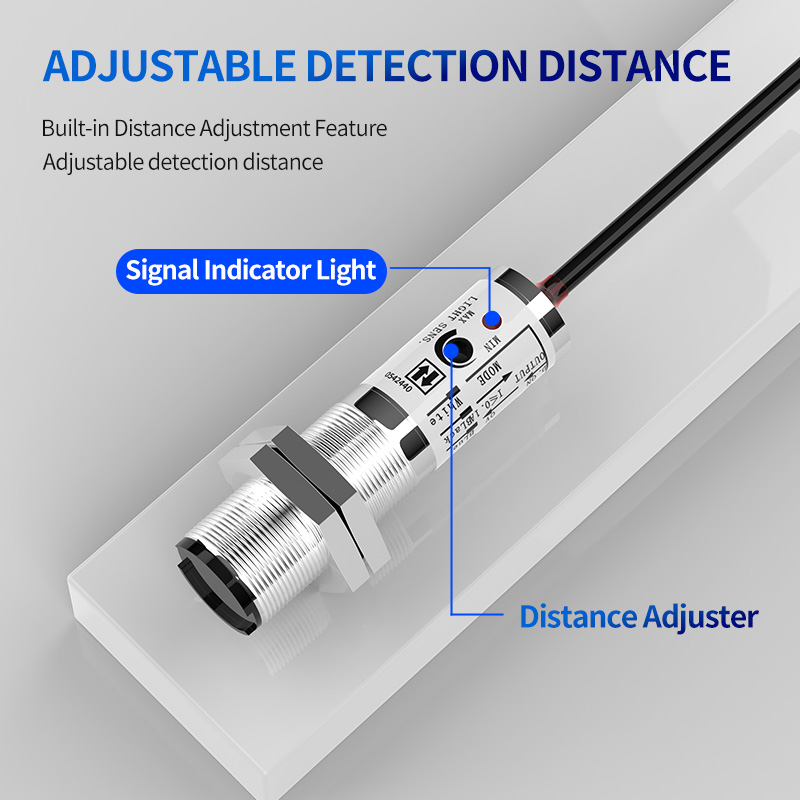

| Регулировка чувствительности |
1-оборотная регулировка потенциометра |
|
| Индикатор |
Световой индикатор выхода (красный светодиод) |
|
| Ударная устойчивость |
10～100 Гц; амплитуда 1,5 мм, макс. 150 м/с2,8 часа по каждому из X,Y, и Zнаправления |
|
| Ударопрочность |
Около 50G, 3 часа в каждом из направлений XY и Z. |
|
|
Операционная Температура/Влажность |
25~55℃/35~85% относительной влажности |
|
|
Хранилище Температура/Влажность |
30~70℃/35~95% относительной влажности |
|
| Уровень защиты/Материал |
IP66/Корпус: никелированная латунь, линза: ПММА |
|

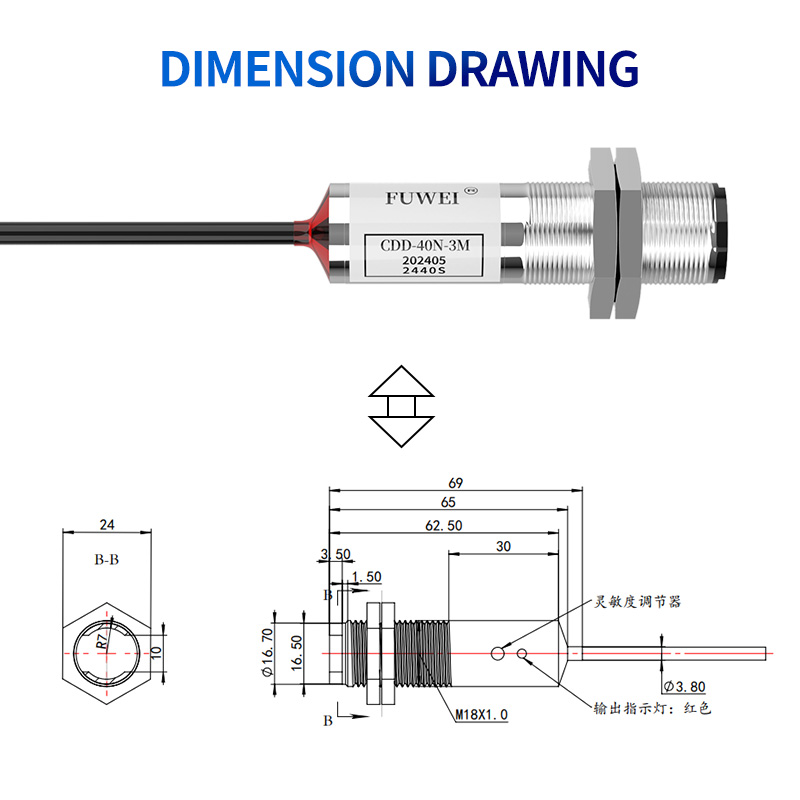

| Размеры |
винтовая резьбаM18*длина: 69 мм |
|
| Длина кабеля |
3 м (настраиваемая длина кабеля) |
|
| Способ подключения |
Коричневый: положительная клемма питания, Синий: отрицательная клемма источника питания, Черный: сигнальная линия; белый + синий параллельная проводка: нормально замкнутое переключение |
|
