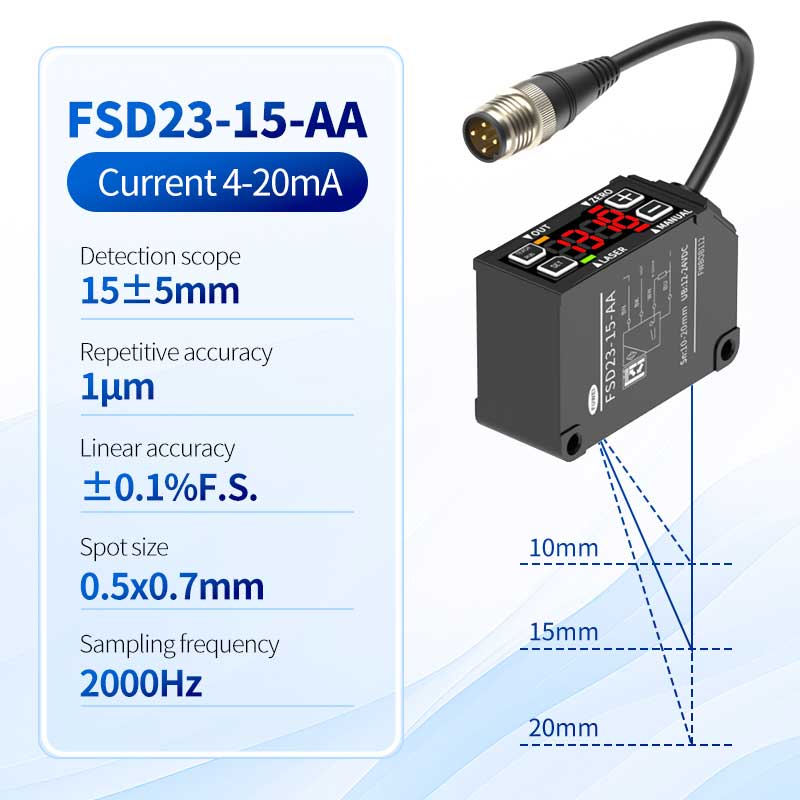

FSD23-15-AA LASER LASE DESPINSERENCE PEFLACTE:
Датчик лазерного смещения FSD23-15-AA имеет революционный ультраумный размер, который стоит как самый маленький и легкий отрасль, что делает его очень адаптируемым к разнообразным условиям установки. Размещенный в легком алюминиевом корпусе, который предлагает самую простую монтаж и спекуляцию на оборудовании, оптимизируя процессы настройки. Оснащенный встроенным контроллером и 4-значным цифровым дисплеем, он обеспечивает высокую производительность, сравнимую с высококлассными моделями, с впечатляющей повторяемостью 1 мкм. Кроме того, он эффективно подавляет ошибки измерения, вызванные монтажным смещением и колебаниями температуры, что обеспечивает постоянную точность в различных условиях эксплуатации.
Спецификации
| Модель |
Кабель основанный на |
Rs-485 correspo-ndence |
|
|
|
FSD23-150-RS485 |
|
M12 Затыкать- бле |
Аналоговый ток |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
Аналоговое напряжение выход |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485 correspo-ndence |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Расстояние обнаружения (центральное положение) |
15 мм |
35 мм |
100 мм |
150 мм |
||
| Диапазон обнаружения |
± 5 мм |
± 15 мм |
50 мм |
100 мм |
||
| Полная масштаба (F.S.) |
10 мм |
30 мм |
100 мм |
200 мм |
||
| источник света |
Средний*Длина волны |
Красный диодный лазер |
|
Длина волны: 655 мм |
|
|
| Максимальная выходная мощность |
390 мкВ |
|
1WW |
|
||
| Лазерный класс |
Лед/Джис |
Класс 1 |
|
Класс 2 |
|
|
| FDA |
Класс L. |
|
Класс LL |
|
||
| Размер пятна ※ 2 |
0,45*0,8 мм |
0,6*0,7 мм |
0,50*0,55 мм |
|||
| Линейная точность |
0,1% F.S. |
|
|
0,5% F.S. |
||
| Повторяемость ※ 3 |
1) |
6 мкм |
20um |
60 мм |
||
| Цикл усыновления |
500 мкс/1000 мкс/4000 мкс/Авто |
|
|
|
|
|
|
Температурная дрейф Характеристики (справочное значение) |
0,02%F.S./° C. |
0,05%F.S./° C. |
|
0,08%F.S./° C. |
||
| Свет |
Лазерный рабочий индикатор (зеленый) /нулевой индикатор настройки (красный) /выходной индикатор переключения (Orange) /Индикатор режима (красный) |
|||||
| Внешняя функция ввода |
Модели RS485, такие как Laser Off, удаленное обучение, удержание образца, один пульс -триггер и Zero Reset не выполняют функции внешнего приема |
|||||
| Аналоговый выход |
Аналоговый ток тип |
Выход составляет 4 ~ 20 мА, а допустимое сопротивление нагрузки составляет 300 Ом или меньше |
||||
| Аналоговый тип напряжения |
Выход составляет 0 ~ 10 В, а выходной импеданс составляет 100 Ом |
|||||
| Выход переключения ※ 5 |
Open Collector Выход (NPN/PNP Переключаемое) MAX 100MA/DC30VRESIDUAL напряжение1.8V |
|||||
| Напряжение снабжения |
Аналоговое ток/-485 Тип связи: DC12-24V+10%; Аналоговый тип напряжения: DC18-24V ± 10% |
|||||
| Потребление тока ※ 4 |
700 мА или меньше |
|||||
| Подключаемые разъемы |
5-контактный разъем M12 (с 300-миллиметровым кабелем) |
|||||
| Защитные цепи |
Защита от обратного соединения, защита от перегрузки |
|||||
| Параметры окружающей среды |
Степень защиты |
IP67 (включая кабельный разъем) |
||||
| Используйте Ambienttemperatation/влажность |
-10 ~ 50/35-85%RH (без конденсации/глазурь) |
|||||
| Освещение окружающей среды |
Солнечный свет: 20 000lxorless/накаливание: 3000 LX или меньше10 |
|||||
| Вибрационное сопротивление |
10 ~ 55 Гц двойной амплитуды 1,5 мм х, y, z направления в течение 2 часов каждый |
|||||
| Воздействие сопротивления |
500 м/с² (примерно 50 г) 3 раза в каждом из направлений x, y и z |
|||||
| Материал |
|
|
Корпус: Плата алюминиевого линза: PPS |
|||
| масса |
|
|
Приблизительно 60 г (включая кабель) |
|||
