Особенности производительности:
Революционный ультраумный размер адаптируется к различным условиям установки;
Встроенный контроллер с 4-значным дисплеем ；
Высокая производительность, сравнимая с высоким уровнем ；
Повторяемость: 1 мкм ；
Самый маленький и самый легкий вес отрасли; и
Самый простой монтаж/спешижение на оборудовании; и
Легкий алюминиевый корпус.
Эффективно подавляет ошибки измерения из -за монтажного смещения и температуры.
Спецификации
| Модель |
Кабель -основанный на |
RS-485 Коррресс |
|
|
|
FSD23-150-RS485 |
|
M12 Затыкать- бле |
Аналоговый ток |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Аналоговый выход напряжения |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| RS-485 Переписка |

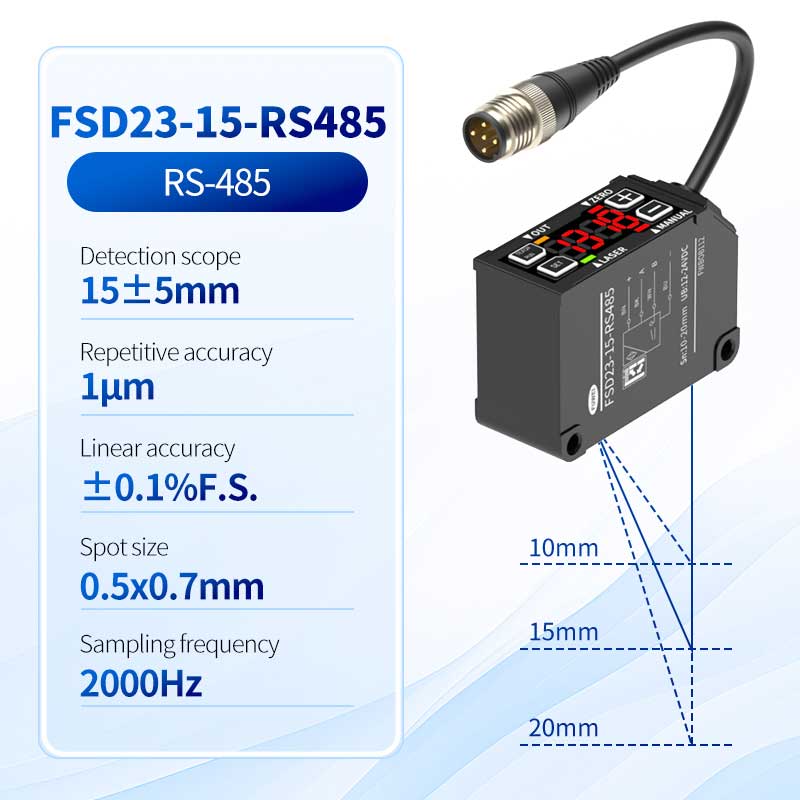

FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Расстояние обнаружения (центральное положение) |
15 мм | 35 мм | 100 мм | 150 мм | ||
| Диапазон обнаружения |
± 5 мм |
± 15 мм |
± 50 мм |
± 100 мм |
||
| Полная масштаба (F.S.) |
10 мм |
30 мм |
100 мм |
200 мм |
||
| источник света |
Средний*Длина волны |
Красный диодный лазер |
Длина волны: 655 мм |
|||
| Максимальная выходная мощность |
390 мкВ |
LMW |
||||
| Лазерный класс | Лед/Джис |
Класс 1 |
Класс 2 |
|||
| FDA |
Класс L. |
Класс LL |
||||
| Размер пятна ※ 2 |
0,5*0,7 мм |
0,45*0,8 мм |
0,6*0,7 мм |
0,50*0,55 мм |
||
| Линейная точность |
0,1% F.S. |
|||||
| Повторяемость ※ 3 |
1 мм |
6 мкм |
20 мм |
60 мм |
||
| Цикл усыновления |
500 мкс/1000 мкс/4000 мкс/Авто |
|||||
| Температура Driftcharacteristics (эталонное значение) |
± 0,02%F.S./° C. |
0,05%F.S./C. |
0,08%F.S./° C. |
|||
| свет |
Индикатор лазерновой связи (зеленый)/нулевой индикатор настройки (красный)/Выходной индикатор переключения (Orange)/Режим Индикатор (красный) |
|||||
| Внешняя функция ввода |
Модели RS485, такие как Laser Off, удаленное обучение, удержание образца, один пульс -триггер и Zero Reset не имеют внешних входных функций |
|||||
| Аналоговый выход |
Аналоговый ток тип |
Выход составляет 4 ~ 20 мА, а допустимое сопротивление нагрузки составляет 3000 или меньше |
||||
| Аналоговый тип напряжения |
Выход составляет 0 ~ 10 В, а выходной импеданс составляет 100 Ом |
|||||
| Выход переключения ※ 5 |
Open Collector выход (NPN/PNP Переключаемое) MAX 100MA/DC30VRESIDUAL VOLTAGEL.8V |
|||||
| Напряжение снабжения |
Аналоговое ток/-485 Тип связи: DC12-24V+10%; тип аналогового VOLTAGE: DC18-24V ± 10% |
|||||
| Потребление тока ※ 4 |
700 мА или меньше |
|||||
| Подключаемые разъемы |
5-контактный разъем M12 (с 300-миллиметровым кабелем) |
|||||
