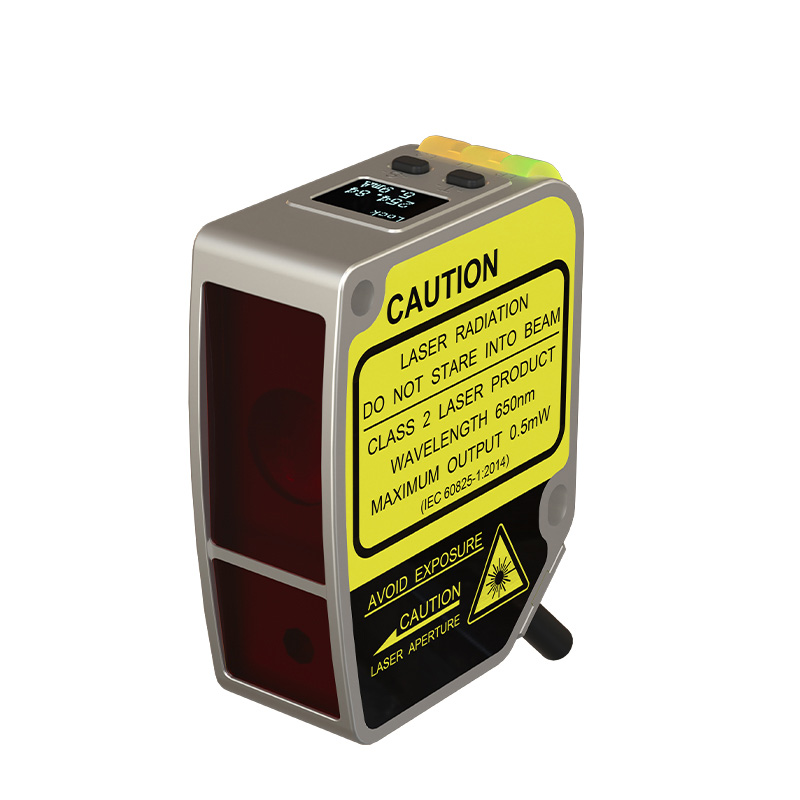

Датчик расстояния смещения

Характеристика продукта:

Диапазон измерения:150-1000 мм

Режим вывода:с коммутацией и связью RS485 (поддержка протокола ModBus)

Точность линейности:± 0,3% полной шкалы. (150-450мм); ± 0,6% полной шкалы. (450-1000 мм)

Разрешение:50 мкм на 150 мм; 2 мм на 1000 мм

Размер пятна:Φ3 мм на расстоянии 1000 мм

Время отклика:Устанавливается 2 мс/16 мс/40 мс

Устойчивость к окружающему свету:лампа накаливания ≥ 3000 люкс

Панель управления:Цифровой OLED-дисплей

Температурный дрейф:±0,02% полной шкалы/°C

Мощные рабочие функции

Мощные рабочие функции: богатый диапазон и параметры точности с различными режимами и настройками фильтрации в сочетании с настройкой нулевой точки, одной точки, обучением в окне, настройкой моделирования и другими функциями. Обеспечьте стабильное и гибкое управление и обнаружение процессов.

Возможность точного измерения

Высокоточные CMOS-сенсоры и уникальные алгоритмы со сверхвысокой линейной точностью обеспечивают бесконтактное измерение без износа.

Может передавать данные с устройствами верхнего уровня, такими как ПЛК

Используя интерфейс RS-485, можно подключить до 32 датчиков (каждый датчик имеет отдельный адрес), отправляя сообщения запроса от ПЛК и возвращая значения измерений.

Крошечное лазерное пятно

Хорошая разница в черно-белом цвете, размер пятна всего 0,5 мм позволяет точно обнаруживать мелкие объекты.

Гибкие методы вывода

Гибкий режим вывода:

встроенный переключательный выход (NPN/PNP/PULL-PUSH) + аналоговый выход 4,20 мА или RS-485, поддерживает протокол MODBUS, без необходимости подключения к контроллеру, работает независимо, будь то ПЛК или промышленный компьютер, его можно легко подключить напрямую.

Цифровой дисплей

Его легко установить, подтвердив величину смещения.

IP67

Защитную структуру IP67 можно использовать даже в средах с высоким уровнем влажности и пыли. Металлическая трубка-футеровка вставляется в монтажное отверстие и надежно фиксируется моментом 0,8 Н·м.

Удобная установка

Все функции контроллера интегрированы в датчик, что устраняет необходимость в дополнительных контроллерах для экономии места.

Поддерживает полярность NPN/PNP

Изменяя метод подключения, продукт может быть совместим с обеими полярностями NPN/PNP, тем самым уменьшая необходимость регистрации модели для технического обслуживания.

Параметры:

ВещиУверенный диапазон:150-1000 мм

Полный диапазон (F5.):850 мм

Размер светового пятна:Средний 3 мм при 1000 мм

Стандартный тип: линейная точность:±0,6% полной шкалы.

Тип высокой точности: линейная точность:150–450 мм:±0,3%F5.450–1000 мм:±0,6%F5

Точность повторения0@:100 мкм@150 мм

                                         520ум@500мм

                                         4000ум@1000мм

Разрешение:50ум@150мм

                    2000ум@1000мм

Тип источника света:Красный лазер (650 нм); класс лазера: Класс II

Падение давления: <2,5 В

Выход 1:Цифровой: RS-485 (поддержка протокола ModBus); Аналоговый: 4...20 мА (сопротивление нагрузки<390 Ом)

Выход 2:Количество переключения: PUSH-PULL/NPN/PNP и NO/NC можно установить.

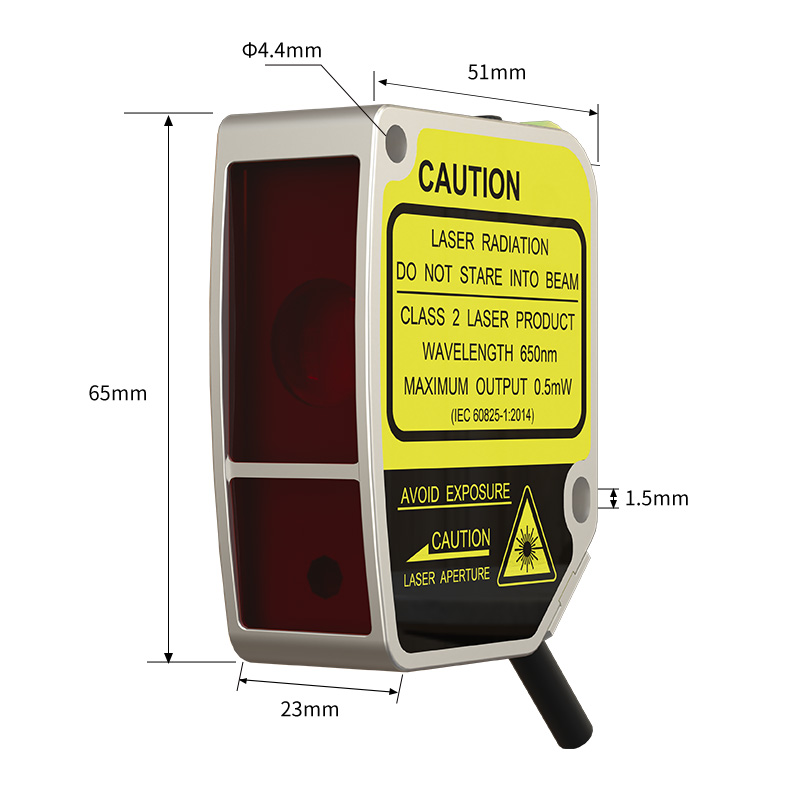

Измерение:Размер65мм*51мм*23мм

Ответ время:Устанавливается 2 мс/16 мс/40 мс

Экран монитора:OLED-экран (размер: 14*10,7 мм)

Индикатор:желтая индикация тревоги: желтый светодиод ④
