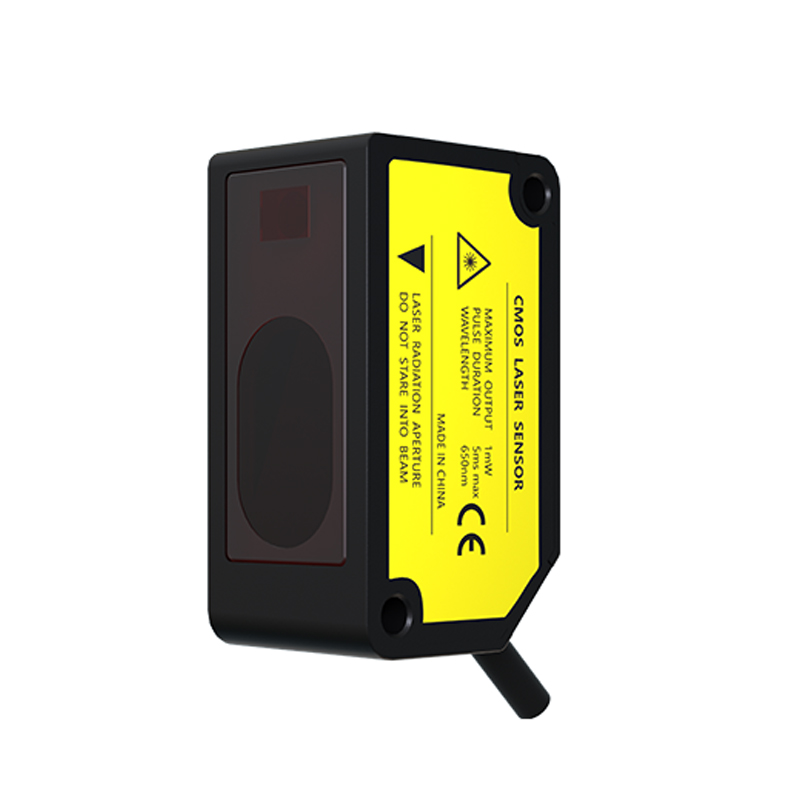

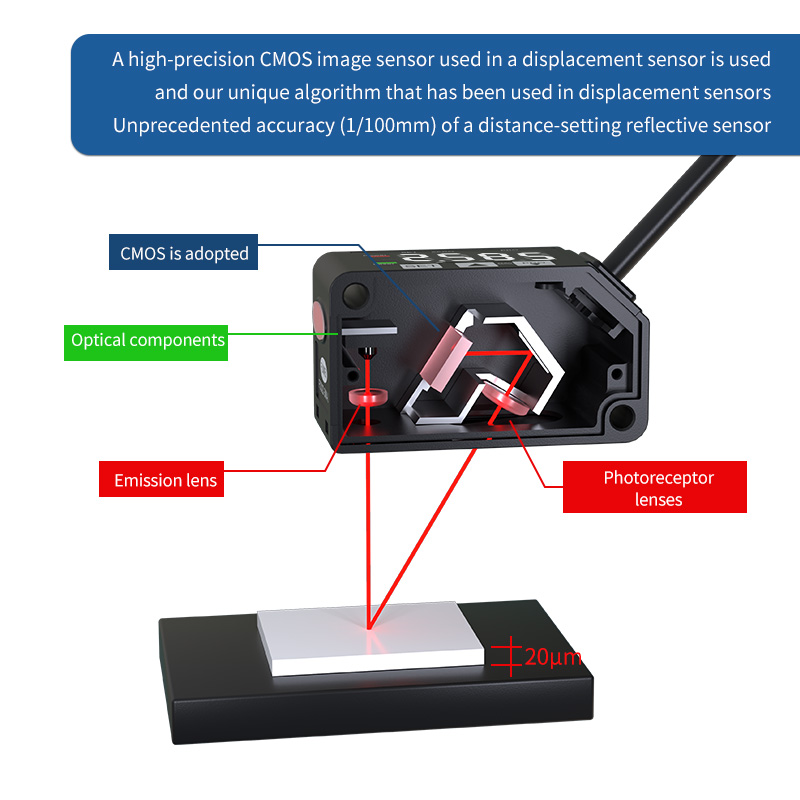

КМОП-оптический лазерный датчик расстояния

Model:FUWEI FSD22-30N-UI

CMOS оптический лазерный датчик расстояния небольшой размер и небольшое место; Высокая точность обнаружения и высокий коэффициент ценовой производительности; Двойной выход переключения и аналогов одновременно. Несколько режимов обнаружения для большего количества приложений; и Большой выходной индикатор вверху для лучшей визуализации; и Высококачественный дисплей с ярко-белой цифровой трубкой; Мембранная клавиатура для легкой работы и настройки. Мембранные кнопки для легкой работы и настройки. Алюминиевое жилье для прочной и долговечности.

Отправить запрос PDF скачатьЗагрузить

Alibaba

Описание продукта

CMOS оптического лазерного датчика дистанционного датчика характеристики:

Небольшой размер и небольшое место;

Высокая точность обнаружения и высокий коэффициент ценовой производительности;

Двойной выход переключения и аналогов одновременно.

Несколько режимов обнаружения для большего количества приложений; и

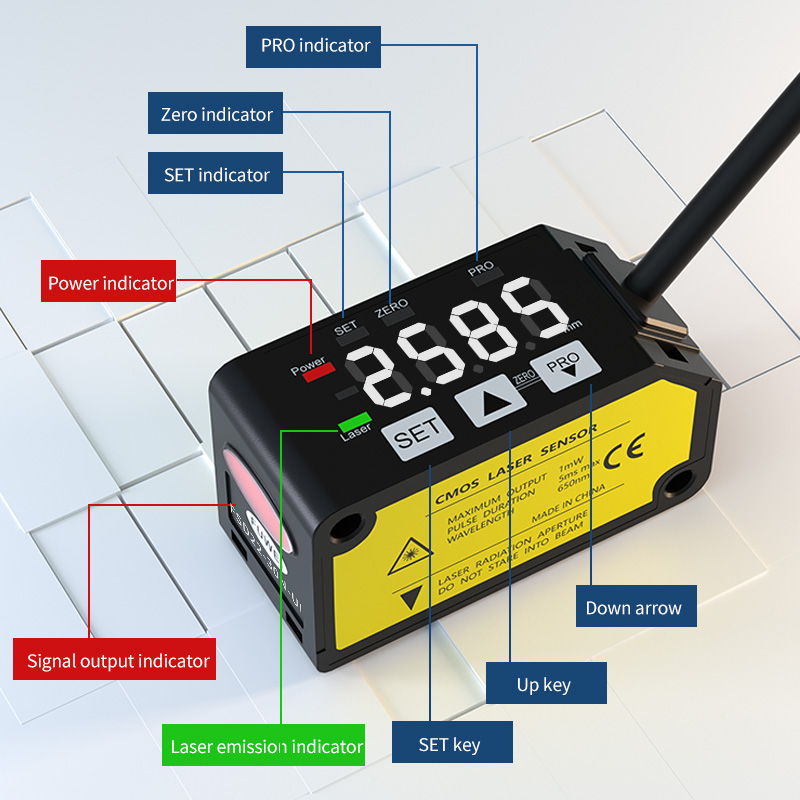

Большой выходной индикатор вверху для лучшей визуализации; и

Высококачественный дисплей с ярко-белой цифровой трубкой; Мембранная клавиатура для легкой работы и настройки.

Мембранные кнопки для легкой работы и настройки.

Алюминиевое жилье для прочной и долговечности.

Спецификации параметров:

Тип	Измерение Центр 30 мм типа	Измерение Центр 50 мм тип	Измерение Центр 100 мм типа	Измерение Центр 200 мм типа	Измерение Центр 400 мм тип
Аналог+NPN Вывод	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	ФСД22-400Н-УИ
Аналог+вывод PNP	ФСД22-30П-UI	FSD22-50P-UI	FSD22-100P-UI	ФСД22-200П-UI	FSD22-400P-UI
Центр измерения расстояние	30 мм	50 мм	100 мм	200 мм	400 мм
Диапазон измерений	± 5 мм	± 15 мм	± 35 мм	±80 мм	± 200 мм
Диаметр луча (примечание 3)	Примерно Ø50 мкм	Примерно Ø70 мкм	Примерно Ø120 мкм	Примерно Ø300 мкм	Примерно Ø500 мкм
Повторяемость	10 мм	30 мм	100 мм	200 мм	300 мкм (расстояние измерения от 200 до 400 мм) 800 мкм (расстояние измерения от 400 до 600 мм)
Линейность	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Расстояние измерения от 200 до 400 мм) ±0,4% полной шкалы. (расстояние измерения от 400 до 600 мм)
Температурная характеристика	0,03%F.S./° C.
Источник света	Красный полупроводник лазерный класс 2 [JIS / IEC / GB / FDA (примечание 2)] Максимум Выход: 1 МВт, пик эмиссии Длина волны: 655 нм
Напряжение снабжения	От 12 до 24 В постоянного тока ± 10%, Ripple P-P 10% или менее
Потребляемая мощность	40 мА или меньше (при напряжении питания 24 В постоянного тока), 65 мА или менее (при напряжении питания 12 В.
Управление выводом	NPN открытый транзистор • Максимальный ток стока: 50 мА. • Приложенное напряжение: 30 В постоянного тока или меньше. (Между выходом управления до 0 В) • остаточное напряжение: 1,5 В или меньше (При токе раковины 50 мА) • Ток утечки: 0,1 мА или меньше			PNP Transistor • Максимальный ток источника: 50 мА • Применяемое напряжение: 30 В постоянного тока или меньше (Между выходом управления до +V) • остаточное напряжение: 1,5 В или меньше (При токе исходного периода 50 мА) • Ток утечки: 0,1 мА или меньше
	Переключаемый либо светлый, либо темный
	Включить (тип автоматического сброса)

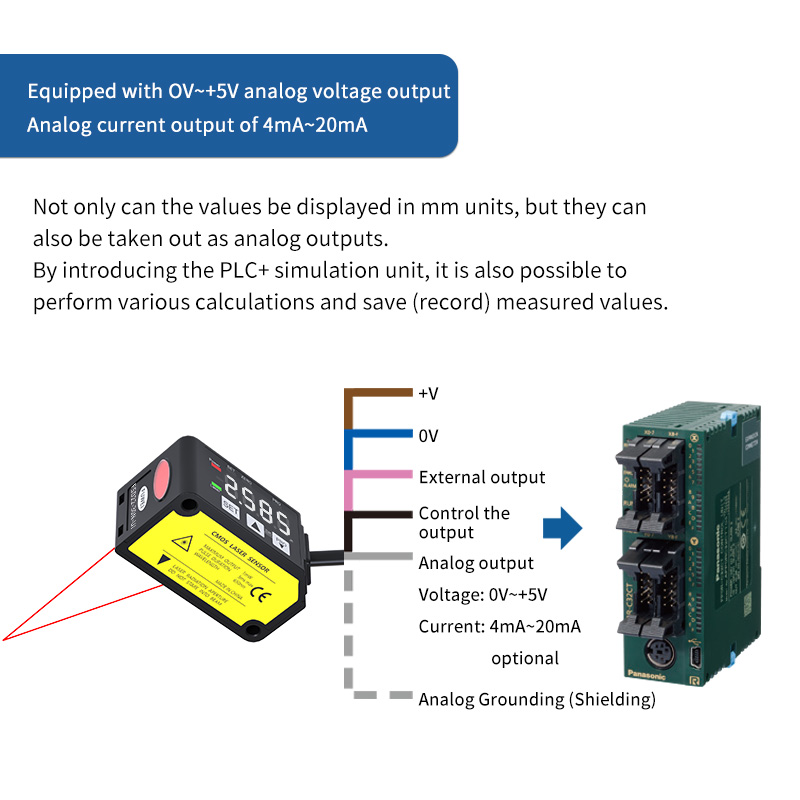

Аналоговый выход	Аналоговый выход напряжения	• Диапазон вывода: от 0 до +5 В (при тревоге: +5,2 В) • Выходной импеданс: 100 Ом
	Выход аналогового тока	• Диапазон вывода: от 4 до 20 мА (при тревоге: 0 мА) • Импеданс нагрузки: 300 Ом или меньше
Время ответа	Переключается между 1,5 мс / 5 мс / 10 мс
Внешний вход	NPN неконтактный вход • Условия ввода Неверно: от +8 до +v DC или Open Действительно: от 0 до +1,2 В. • Входной импеданс: ок. 10 кОм			ПНП без контакта вход • Условия ввода Недействительный: от 0 до +0,6 В. Действительно: от +4 до +В постоянного тока • Входной импеданс: ок. 10 кОм
Защита	IP67 (IEC)
Степень загрязнения	2
Температура окружающей среды	-10 до +45 ° C (не допускается конденсация или обледенение росы), хранение: от -20 до +60 ° C
Влажность окружающей среды	35-85% RH, хранение: от 35 до 85% RH
Окружающая освещение	Лампа накаливания: освещенность приемной поверхности 3000ℓx или меньше.
Эксплуатационная высота	2000 м или меньше
Кабель	5-ядерный композитный кабель 0,2 мм2, длиной 2 м
Материал	Корпус: алюминиевая литература, передняя крышка: акрил
Масса	примерно 85 г (включая кабель)
Применимый стандарт	Соблюдение директивы EMC, стандарт FDA, признание UL
Примечания:
1) Напряжение питания: 24 В. Тема - белая керамика.
2) Это основано на стандарте FDA, в соответствии с лазерным уведомлением № 50 стандарта FDA.
3) Это размер на расстоянии центра измерения. Эти значения были определены с использованием 1/E2 (около 13,5%) интенсивности центрального света. Из -за утечки света вне указанной области отражательная способность вокруг точки обнаружения может быть выше, чем в точке, и это может повлиять на значение измерения.
