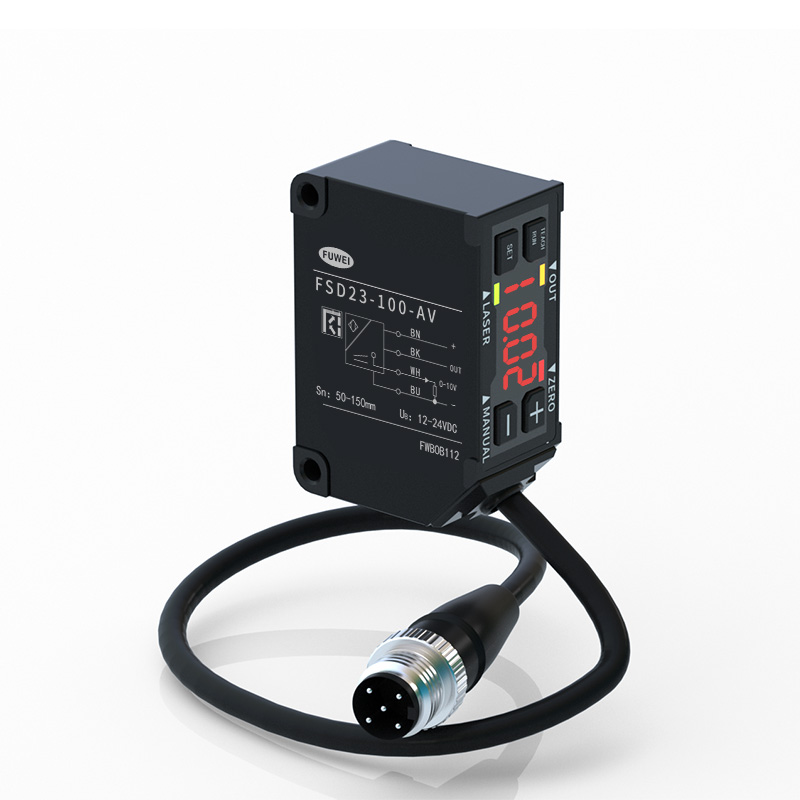

Лазерный датчик смещения FSD23-100-AV Аналоговое напряжение 0–10 В

Model:FSD23-100-AV
Лазерный датчик смещения Аналоговое напряжение 0–10 В Номер детали: FSD23-100-AV Расстояние до центра измерения: 100 мм Диапазон измерения: ± 50 мм Линейность: ± 0,1% полной шкалы. Повторяемость: 20 мкм Выход управления: NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение 1,8 В макс.) Аналоговый выход напряжения: выход 0-10 В, выходное сопротивление 100 Ом Защита: IP67 Рабочая температура/влажность: -10~50⁰C/относительная влажность 35~85% без обледенения и конденсации.
Отправить запросPDF скачатьЗагрузить
Описание продукта

Лазерный датчик смещения, аналоговое напряжение 0–10 В

Номер детали: FSD23-100-AV

Расстояние до центра измерения: 100 мм

Диапазон измерения: ± 50 мм

Линейность: ± 0,1% полной шкалы.

Повторяемость: 20 мкм

Выход управления: NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение 1,8 В макс.)

Аналоговый выход напряжения: выход 0-10 В, выходное сопротивление 100 Ом

Защита: IP67

Рабочая температура/влажность: -10~50⁰C/относительная влажность 35~85% без обледенения и конденсации.
















Технические характеристики:

Номер детали

Аналоговый ток

4–20 мА

 ФСД23-15-АА
 ФСД23-35-АА
 ФСД23-100-АА
 ФСД23-150-АА

Аналоговое напряжение

0-10 В

 ФСД23-15-АВ
 ФСД23-35-АВ
 ФСД23-100-АВ
 ФСД23-150-АВ
Связь RS-485
 ФСД23-15-RS485
 ФСД23-35-RS485
 ФСД23-100-RS485
 /
Кабельные типеры-485 связи
 /
 /
 /
 ФСД23-150-RS485

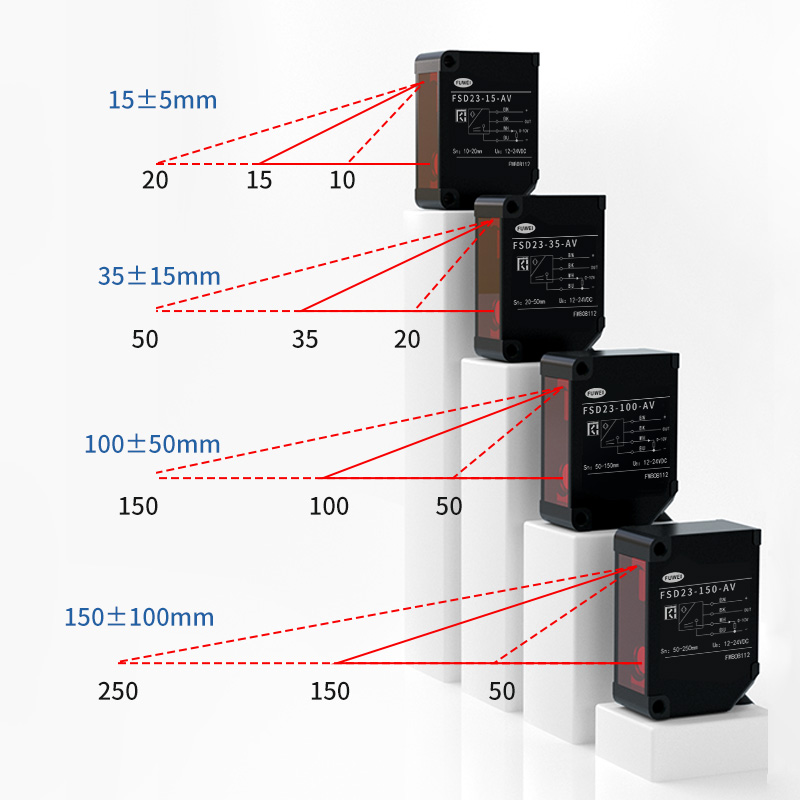

Центр диапазона измерения
 15 мм
 35 мм
 100 мм
 150 мм
Диапазон измерения
 ±5 мм
 ±15 мм
 ±50 мм
 ±100 мм
Источник света
 Середина. Длина волны
 Красный лазерный диод (длина волны 650 нм)
Макс. выходная мощность
 390 мкВт
 1вв
Лазерный класс
 ИЭМ/ЕГО
 Класс1
 Класс2
FDA
 КЛАСС I
 КЛАСС II
Размер пятна*1
 0,5*0,7 мм
 0,45*0,80 мм
 0,6*0,7 мм
 0,5*0,55 мм
Линейность
 ±0,1% полной шкалы
 ±0,1% полной шкалы
 ±0,1% полной шкалы
 ±0,5% полной шкалы
Повторяемость*2
 1 мм
 6 мкм
 20 мм
 60 мм
Период выборки
 500МС/1000МС/2000МС/4000МС/АВТО
Температурный дрейф (типовое значение)
 ±0,02 % полной шкалы/⁰C
 ±0,02 % полной шкалы/⁰C
 ±0,05% полной шкалы/⁰C
 ±0,08% полной шкалы/⁰C

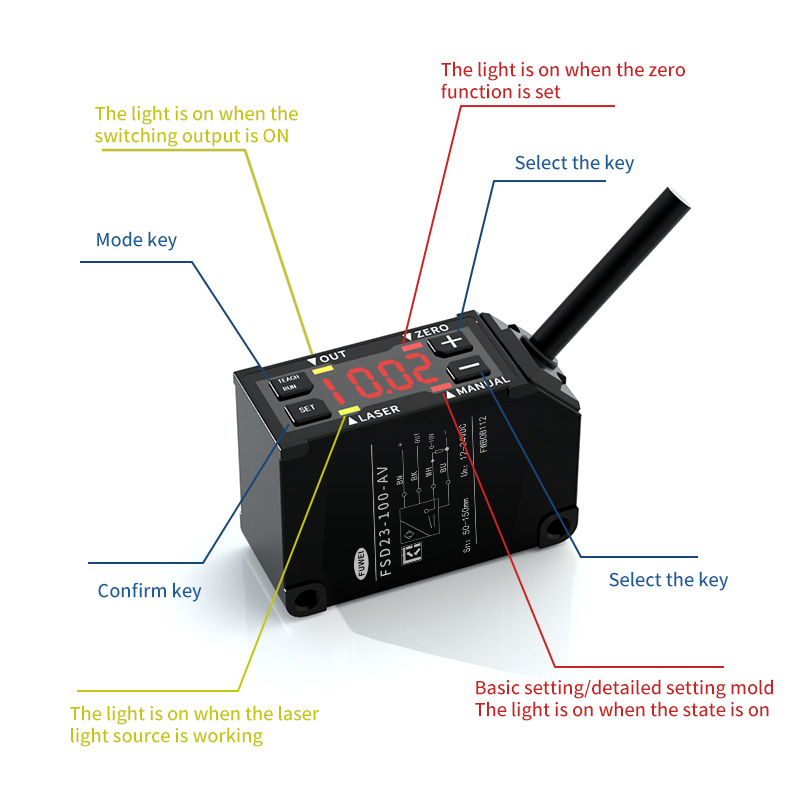

Индикатор

Лазерный индикатор: зеленый / индикатор сброса нуля: красный

Индикатор выхода: оранжевый/индикатор режима: красный
MF (многофункциональный) вход
 Лазер выключен, обучение, выборка и удержание, один выстрел, сброс нуля
Выход управления
 NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение макс. 1,8 В)
Текущее потребление
 70 мА макс.
Аналоговый ток
 Выход 4–20 мА, допустимое сопротивление нагрузки ниже 300 Ом.
Аналоговое напряжение
 Выход 0-10 В, выходное сопротивление 100 Ом
Схема защиты
 Защита от обратного подключения, защита от перегрузки по току
Категория защиты
 IP67, включая соединительную часть
Рабочая температура/влажность.
 -10~50⁰C / 35~85% относительной влажности без образования нагара и конденсата.
Температура хранения/Влажность.
 -20 ~ 60⁰C/35 ~85%/относительная влажность
Окружающая освещенность
 Солнечный свет: макс. 20 000 лк. / Лампа накаливания: макс. 3000 лк.
Устойчивость к вибрации
 10 ~ 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов
Ударостойкость
 500 мм/с2 (прибл. 50G) X,Y,Z по 3 раза каждый
Материал
 Алюминий
Масса
 Прибл. 60г
Технические характеристики основаны на условиях, если не указано иное: Температура окружающей среды: 23⁰C,
Напряжение питания: 24 В постоянного тока, Период выборки: 500 мкс, Усреднение: 64, Расстояние измерения: Центр диапазона, Объект тестирования: Белая керамика
*1 Определено с силой центра 1/e2(13,5%) в центре. Возможно, утечка света отличается от указанного размера пятна. Датчик может
Это может повлиять на наличие объекта с высокой отражающей способностью вблизи зоны обнаружения.
*2 512 время усреднения

Небольшой размер и высокая функциональность

Разнообразие основных функциональных преимуществ для вашего использования
