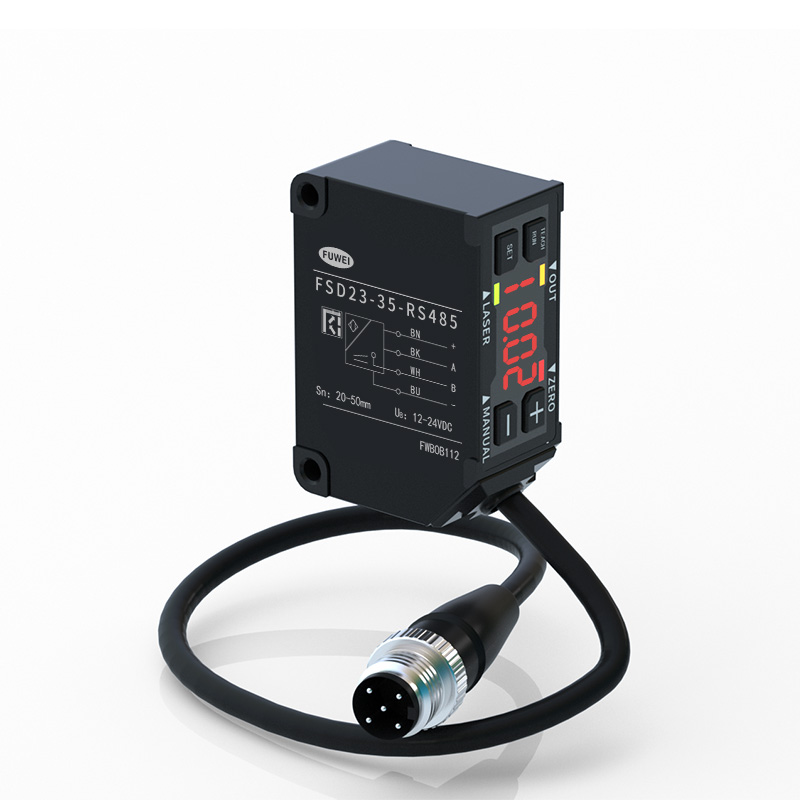

Датчик диапазона измерения лазерного смещения

Model:FSD23-35-RS485

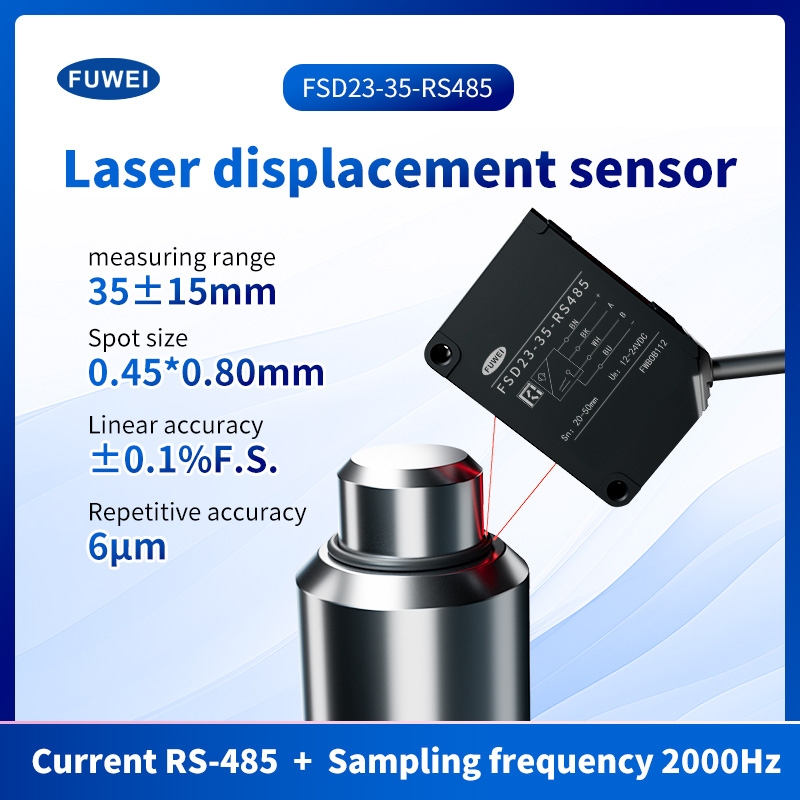

Лазерное смещение измерения. Расстояние центра измерения ： 35 мм Диапазон измерения ： ± 15 мм Линейность: ± 0,1%F.S. Повторяемость: 6 мкм Результат управления: NPN/PNP MAX.100MA/DC30V ((остаточное напряжение 1,8 В. Макс.) Напряжение питания: 24 В пост. Выход аналогового напряжения: Выход 0-10 В, выходной импеданс 100omTaanalog Ток Выход: Выход 4-20 мА, допустимое сопротивление нагрузки ниже 300 Ом Защита ： IP67 Работа Temp./HUMID.: 10~50⁰C / 35 ~ 85% RH без фарсинга или конденсации

Отправить запрос PDF скачатьЗагрузить

Описание продукта

Характеристики продукта измерения измерения измерения лазерного смещения: характеристики продукта продукта:

Номер детали: FSD23-35-RS485

Расстояние центра измерения ： 35 мм

Диапазон измерения ： ± 15 мм

Линейность: ± 0,1%F.S.

Повторяемость: 6 мкм

Результат управления: NPN/PNP MAX.100MA/DC30V ((остаточное напряжение 1,8 В. Макс.)

Напряжение питания: 24 В пост.

Выход аналогового напряжения: Выход 0-10 В, выходной импеданс 100omTaanalog Ток Выход: Выход 4-20 мА, допустимое сопротивление нагрузки ниже 300 Ом

Защита ： IP67

Работа Temp./HUMID.: 10~50⁰C / 35 ~ 85% RH без фарсинга или конденсации

Технические характеристики:

Номер части	Аналоговый ток 4-20 мА	FSD23-15-AA	FSD23-35-AA	FSD23-100-AA	FSD23-150-AA
	Аналоговое напряжение 0-10 В.	FSD23-15-AV	FSD23-35-AV	FSD23-100-AV	FSD23-150-AV

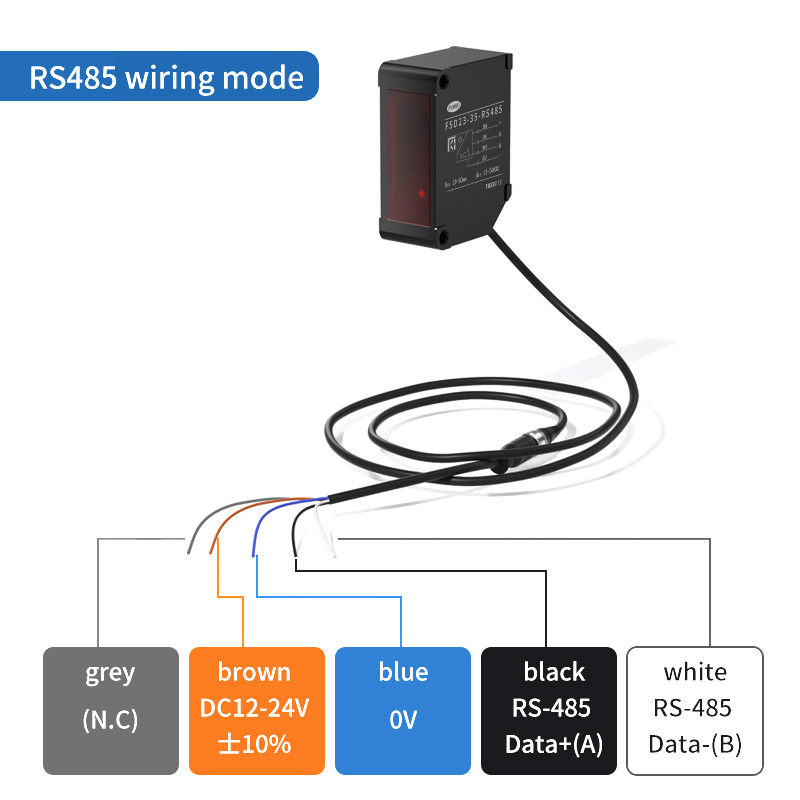

	RS-485 Communication	FSD23-15-RS485	FSD23-35-RS485	FSD23-100-RS485	/
	Кабельные типовые-485 связь	/	/	/	FSD23-150-RS485

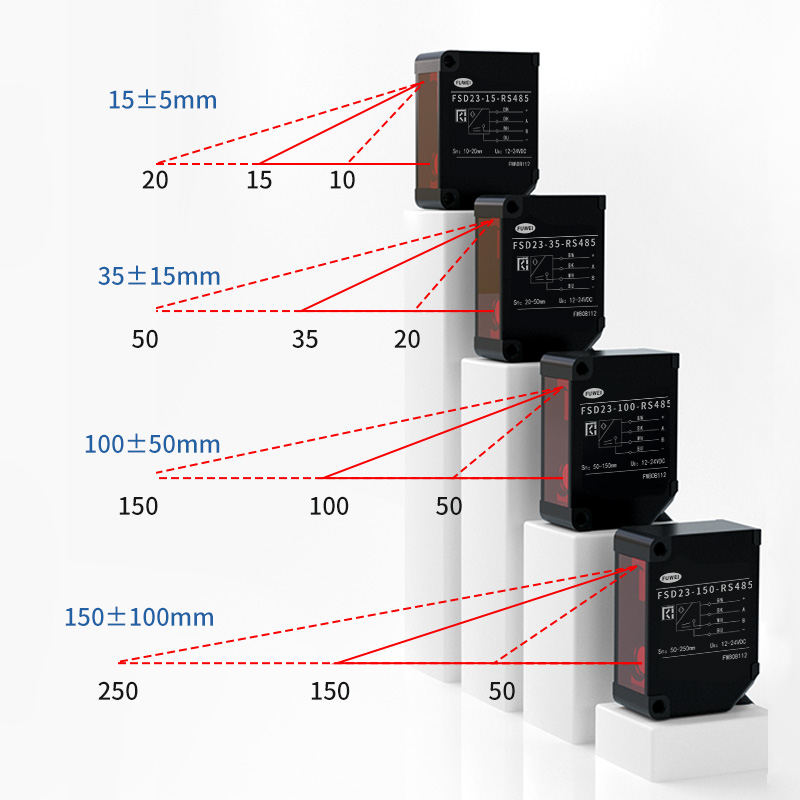

Центр измерения		15 мм	35 мм	100 мм	150 мм
Диапазон измерений		± 5 мм	± 15 мм	± 50 мм	± 100 мм
Источник света	Середина. Длина волны	Красный лазерный диод (длина волны 650 нм)
	Максимум выходная мощность	390 мкВт		1WW
Лазерный класс	Iem/his	Класс1		Класс2
	FDA	Класс я		Класс II
Размер пятна*1		0,5*0,7 мм	0,45*0,80 мм	0,6*0,7 мм	0,5*0,55 мм
Линейность		± 0,1% F.S.	± 0,1% F.S.	± 0,1% F.S.	± 0,5% F.S.
Повторяемость*2		1 мм	6 мкм	20 мм	60 мм
Период отбора проб		500 мс / 1000 мс / 2000 мс / 4000 мс / авто
Температурная дрейф (типичное значение)		± 0,02% F.S./⁰C	± 0,02% F.S./⁰C	± 0,05% F.S./⁰C	± 0,08% F.S./⁰C

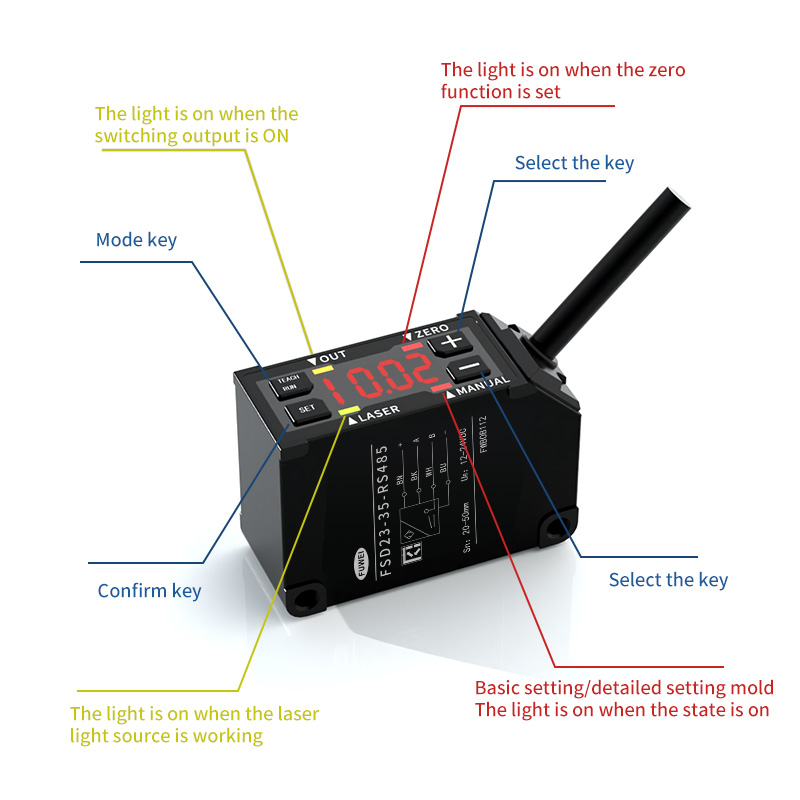

Индикатор		Лазерный индикатор: зеленый / нулевой сброс индикатор: красный Индикатор вывода: индикатор Orange / Mode: красный
MF (множественная функция) вход		Лазер отключен, преподавание, образец и удержание, один выстрел, ноль сброс
Управление выводом		NPN/PNP MAX.100MA/DC30V ((остаточное напряжение 1,8 В. Макс.)
Текущее потребление		70ma max.
Аналоговый ток		Выход 4-20 мА, допустимое сопротивление нагрузки ниже 300 Ом
Аналоговое напряжение		Вывод 0-10 В, выходной импеданс 100 Ом
Защита		Защита от обратного соединения, над защитой тока
Категория защиты		IP67, включая часть подключения
Операционный темп./Хумид.		-10 ~ 50⁰C / 35 ~ 85% RH без фарсинга или конденсации
Хранение Temp./humid.		-20 ~ 60⁰C / 35 ~ 85% / RH
Окружающая освещение		Солнечный свет: 20 000 LX Макс. / Лампа накаливания: 3000 LX Max.
Вибрационная сопротивление		10 ~ 55 Гц, двойная амплитуда 1,5 мм, x, y, z в течение 2 часов
Ударный сопротивление		500 мм/S2 (ок. 50 г) x, y, z 3 раза каждый
Материал		Алюминий
Масса		Примерно 60 г
Спецификации основаны на условии, если не указано иное: температура окружающей среды: 23⁰C,
Напряжение питания: 24 В пост.
*1 определено с центром прочности 1/E2 (13,5%) в центре. Там может быть утечка, кроме указанного размера пятна. Датчик может
Повлияйте, когда есть очень отражающий объект вблизи зоны обнаружения.
*2 512 Время усреднения

Небольшой рост и сильная функциональность

Различные основные функциональные преимущества для вашего использования
