Высокоточный цифровой дисплей Лазерный датчик расстояния смещения
Характеристика продукта:
Номер детали: FSD23-15-AV
Расстояние до центра измерения: 15 мм
Диапазон измерения: ± 5 мм
Линейность: ±0,1% полной шкалы.
Повторяемость: 1 мкм
Выход управления: NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение 1,8 В макс.)
Напряжение питания: 24 В постоянного тока, Период выборки: 500 мкс, Усреднение: 64, Расстояние измерения: Центр диапазона, Объект тестирования: Белая керамика
Аналоговый выход напряжения: выход 0–10 В, выходное сопротивление 100 Ом. Аналоговый выход тока: выход 4–20 мА, допустимое сопротивление нагрузки ниже 300 Ом.
Защита: IP67
Рабочая температура/влажность: -10~50⁰C/относительная влажность 35~85% без обледенения и конденсации.
Возможности точных измерений
Высокоточный датчик CMoS с уникальными алгоритмами. Сверхвысокая линейная точность для бесконтактных измерений без износа.
Введение в панель:
1,0 мкм высокое разрешение
Простота использования, высокоточные измерения с разрешением до 1,0 мкм и цифровой светодиодный дисплей делают его полезным для использования на различных производственных площадках по всему миру.
Цифровой дисплей
Легко проверить величину смещения и одновременно установить ее.
Конструкция защиты IP67
Благодаря защите IP67 его можно использовать даже в условиях повышенной влажности и пыли. В монтажное отверстие устанавливается металлическая втулка, которая может быть прочно закреплена по окружности с моментом 0,8 Нм.
Простота установки
Все функции контроллера интегрированы в датчик, поэтому нет необходимости устанавливать отдельный контроллер, что экономит необходимое пространство.
Поддерживается полярность NPN/PNP.
Переключив кнопку, полярность NPN/PNP можно применить к одному изделию, что сокращает количество регистраций для сервисного и технического обслуживания.

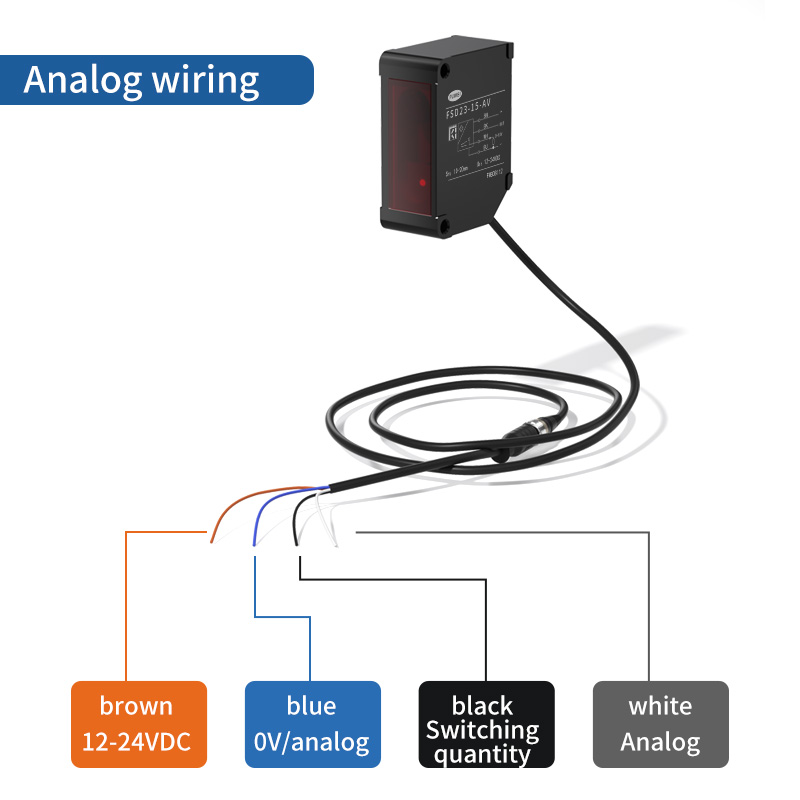

Аналоговая проводка:

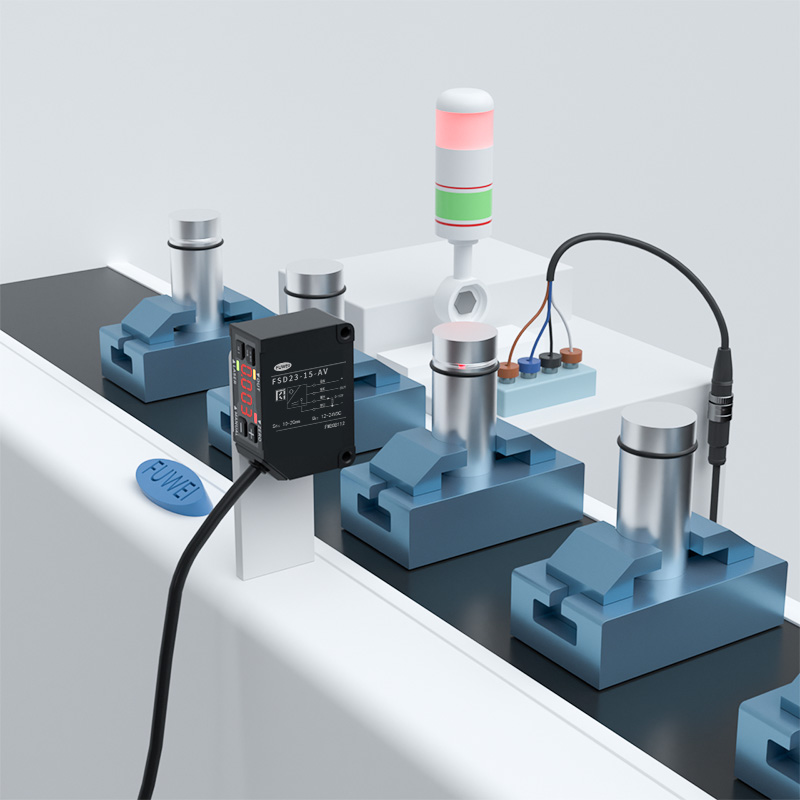

Демонстрация приложений:
Измерение расстояния захвата
Обнаружение положения дозирующей иглы
Контроль высоты платы
Автоматический контроль высоты факела

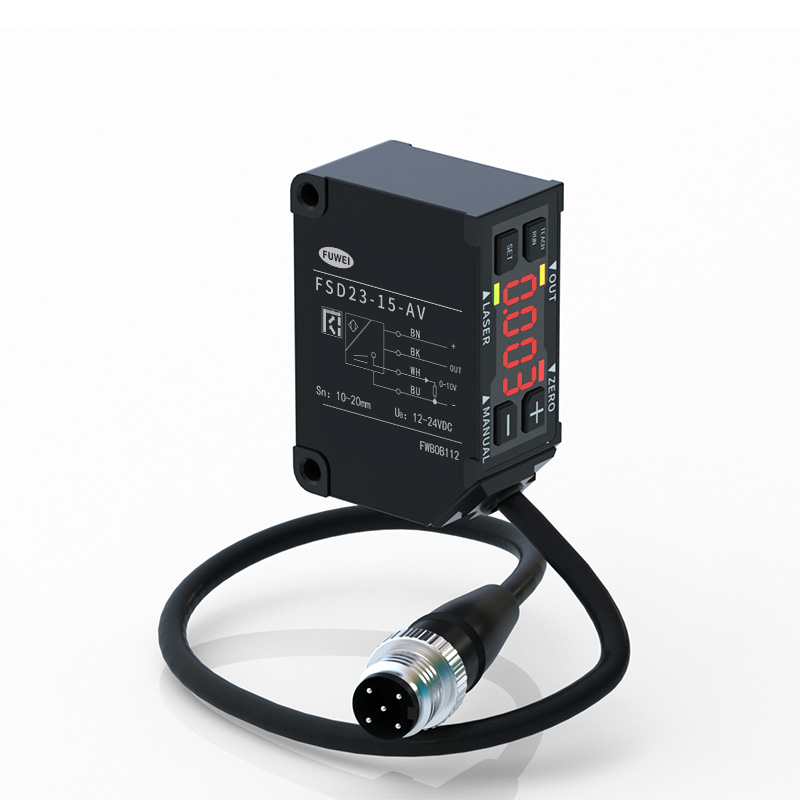

Дисплей продукта:

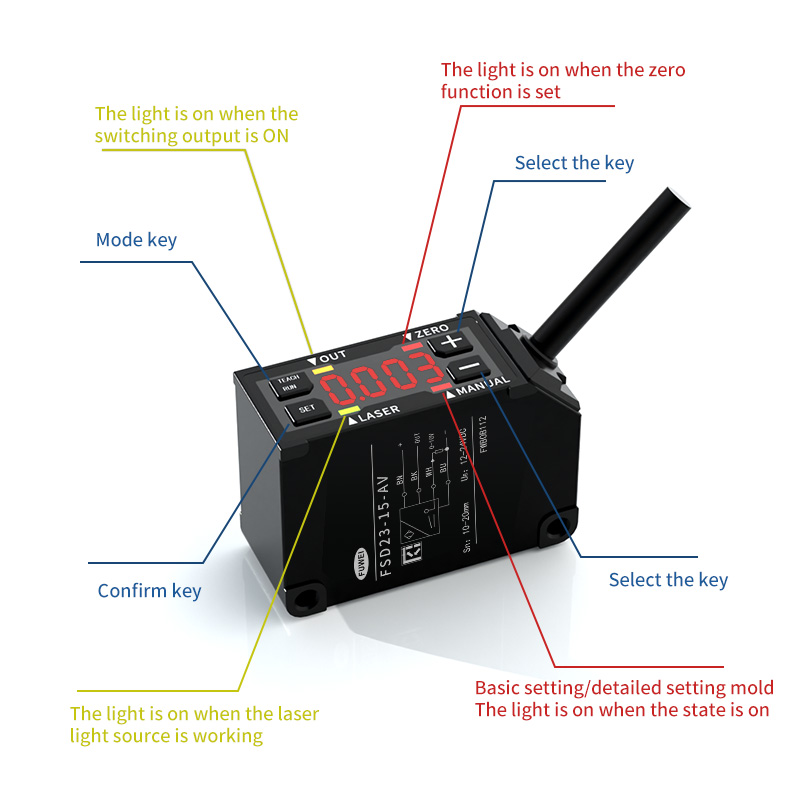

Режимы и основные операции:
Как переключаться между режимами
Нажмите кнопку «ZERO/RUN» один раз, чтобы вернуться в режим обнаружения. Когда индикатор «MANUAL» находится в режиме базовой настройки или режиме детальной настройки, индикатор горит.
Как установить значение параметра
Кнопки «+» и «Один»: установите выбор элементов. Регулировка заданного значения. Кнопка «ZERO/RUN»: нажмите один раз, чтобы вернуться в режим обнаружения.
Технические характеристики:
Аналоговый ток 4–20 мА Аналоговое напряжение 0-10 В Лазерный индикатор: зеленый / индикатор сброса нуля: красный Индикатор выхода: оранжевый/индикатор режима: красный
Номер части
ФСД23-15-АА
ФСД23-35-АА
ФСД23-100-АА
ФСД23-150-АА
ФСД23-15-АВ
ФСД23-35-АВ
ФСД23-100-АВ
ФСД23-150-АВ
Связь RS-485
ФСД23-15-RS485
ФСД23-35-RS485
ФСД23-100-RS485
/
Кабельные типеры-485 связи
/
/
/
ФСД23-150-RS485

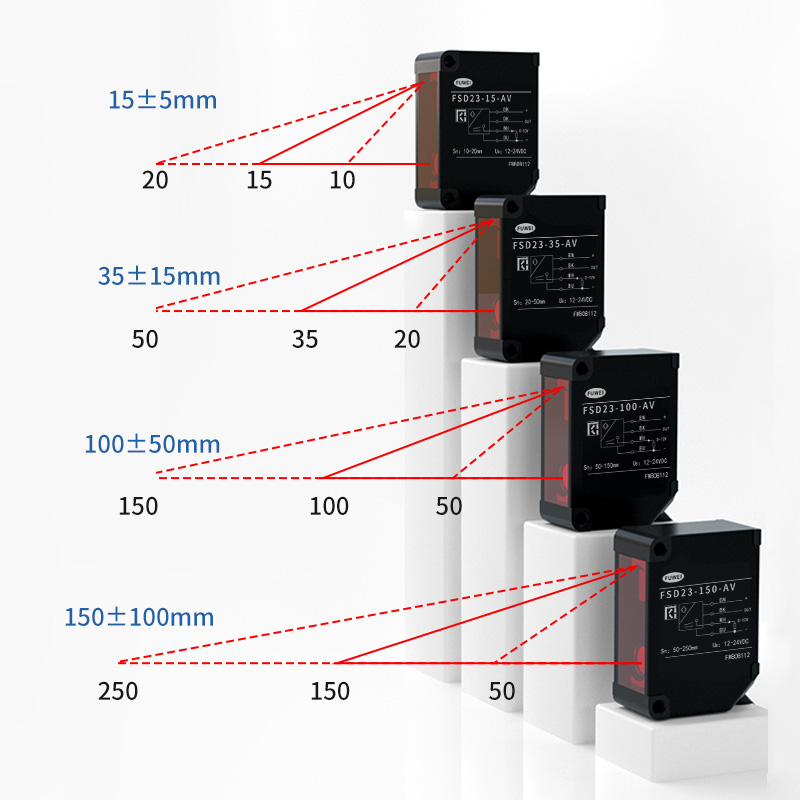

Центр диапазона измерения
15 мм
35 мм
100 мм
150 мм
Диапазон измерений
±5 мм
±15 мм
±50 мм
±100 мм
Источник света
Середина. Длина волны
Красный лазерный диод (длина волны 650 нм)
Макс. выходная мощность
390 мкВт
1мВт
Лазерный класс
МЭК/JIS
Класс1
Класс2
FDA
КЛАСС I
КЛАСС II
Размер пятна*1
0,5*0,7 мм
0,45*0,80 мм
0,6*0,7 мм
0,5*0,55 мм
Линейность
±0,1% полной шкалы
±0,1% полной шкалы
±0,1% полной шкалы
±0,5% полной шкалы
Повторяемость*2
1 мкм
6 мкм
20 мкм
60 мкм
Период выборки
500 мкс/1000 мкс/2000 мкс/4000 мкс/АВТО
Температурный дрейф (типовое значение)
±0,02 % полной шкалы/⁰C
±0,02 % полной шкалы/⁰C
±0,05 % полной шкалы/⁰C
±0,08% полной шкалы/⁰C
Индикатор
MF (многофункциональный) вход
Лазер выключен, обучение, выборка и удержание, один выстрел, сброс нуля
Выход управления
NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение макс. 1,8 В)
Потребление тока
70 мА макс.
Аналоговый ток
Выход 4–20 мА, допустимое сопротивление нагрузки ниже 300 Ом.
Аналоговое напряжение
Выход 0-10 В, выходное сопротивление 100 Ом
Схема защиты
Защита от обратного подключения, защита от перегрузки по току
Категория защиты
IP67, включая соединительную часть
Рабочая температура/влажность.
-10~50⁰C / 35~85% относительной влажности без образования нагара и конденсата
Температура хранения/Влажность.
-20 ~ 60⁰C/35 ~85%/относительная влажность
Окружающая освещенность
Солнечный свет: макс. 20 000 лк. / Лампа накаливания: макс. 3000 лк.
Устойчивость к вибрации
10 ~ 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов
Ударостойкость
500 мм/с2 (прибл. 50G) X,Y,Z по 3 раза каждый
Материал
Алюминий
Масса
Прибл. 60г
Технические характеристики основаны на условиях, если не указано иное: Температура окружающей среды: 23⁰C,
Напряжение питания: 24 В постоянного тока, Период выборки: 500 мкс, Усреднение: 64, Расстояние измерения: Центр диапазона, Объект тестирования: Белая керамика
*1 Определено с силой центра 1/e2(13,5%) в центре. Возможно, утечка света отличается от указанного размера пятна. Датчик может
Это может повлиять на наличие объекта с высокой отражающей способностью вблизи зоны обнаружения.
*2 512 время усреднения
Небольшой размер и высокая функциональность
