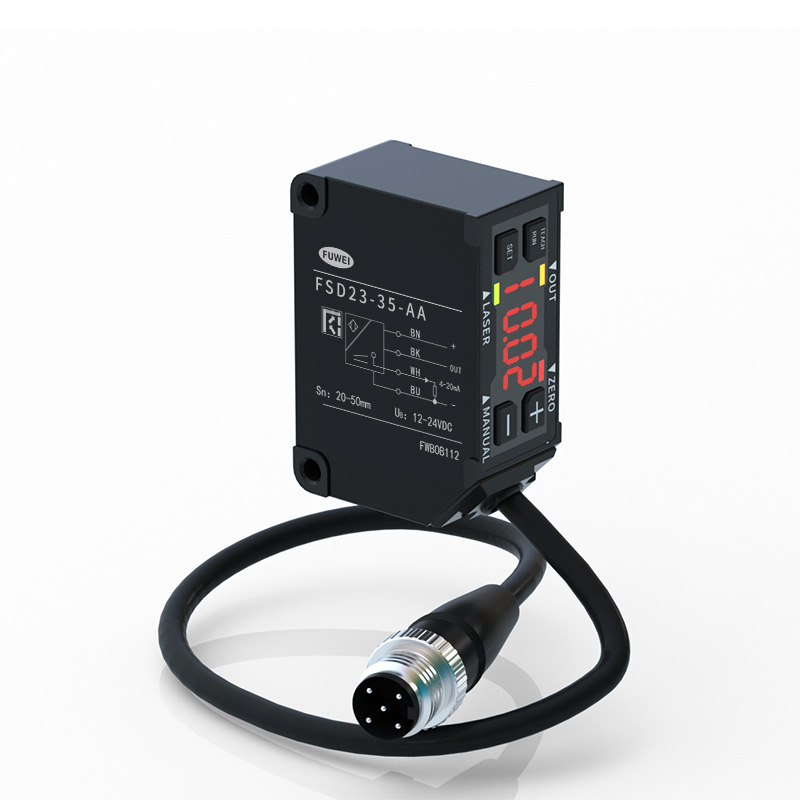

Высокоточный цифровой дисплей Лазерный датчик расстояния смещения
Характеристика продукта:
Номер детали: FSD23-35-AA
Расстояние до центра измерения: 35 мм
Диапазон измерения: ± 15 мм
Линейность: ±0,1% полной шкалы.
Повторяемость: 6 мкм
Выход управления: NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение 1,8 В макс.)
Напряжение питания: 24 В постоянного тока, Период выборки: 500 мкс, Усреднение: 64, Расстояние измерения: Центр диапазона, Объект тестирования: Белая керамика
Аналоговый выход напряжения: выход 0–10 В, выходное сопротивление 100 Ом. Аналоговый выход тока: выход 4–20 мА, допустимое сопротивление нагрузки ниже 300 Ом.
Защита: IP67
Рабочая температура/влажность: -10~50⁰C/относительная влажность 35~85% без обледенения и конденсации.
Возможности точных измерений
Высокоточный датчик CMoS с уникальными алгоритмами. Сверхвысокая линейная точность для бесконтактных измерений без износа.
Введение в панель:
6,0 мкм высокое разрешение
Простота использования высокоточного измерения с разрешением до 6,0 мкм и цифровой светодиодный дисплей делают его полезным для использования на различных производственных площадках по всему миру.
Цифровой дисплей
Легко проверить величину смещения и одновременно установить ее.
Конструкция защиты IP67
Благодаря защите IP67 его можно использовать даже в условиях повышенной влажности и пыли. В монтажное отверстие устанавливается металлическая втулка, которая может быть прочно закреплена по окружности с моментом 0,8 Нм.
Простота установки
Все функции контроллера интегрированы в датчик, поэтому нет необходимости устанавливать отдельный контроллер, что экономит необходимое пространство.
Поддерживается полярность NPN/PNP.
Переключив кнопку, полярность NPN/PNP можно применить к одному изделию, что сокращает количество регистраций для сервисного и технического обслуживания.
Аналоговая проводка:

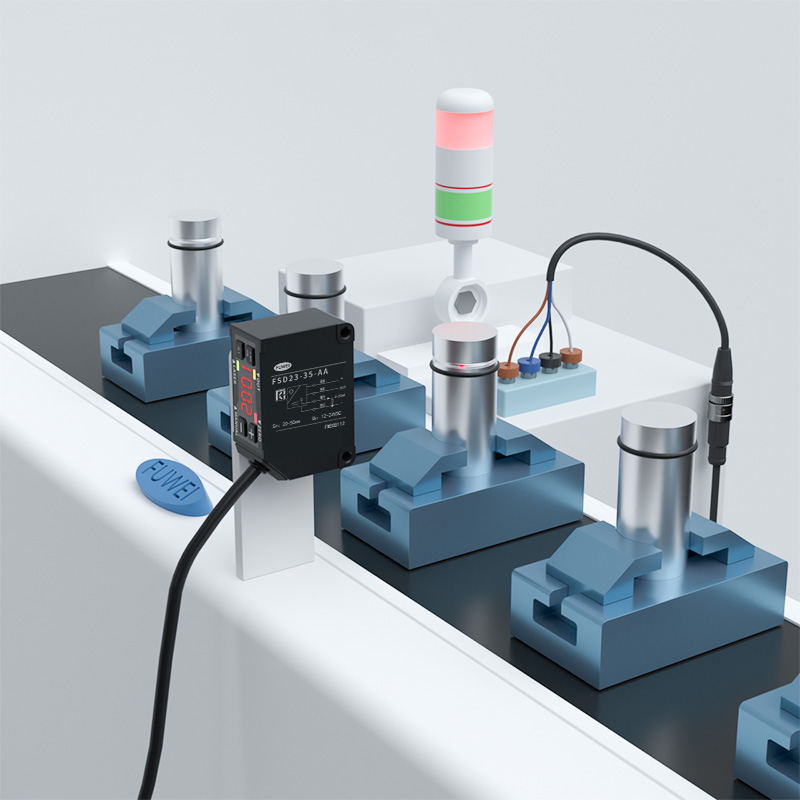

Демонстрация приложений:
Измерение расстояния захвата
Обнаружение положения дозирующей иглы
Контроль высоты платы
Автоматический контроль высоты факела
Дисплей продукта:
Размеры продукта:

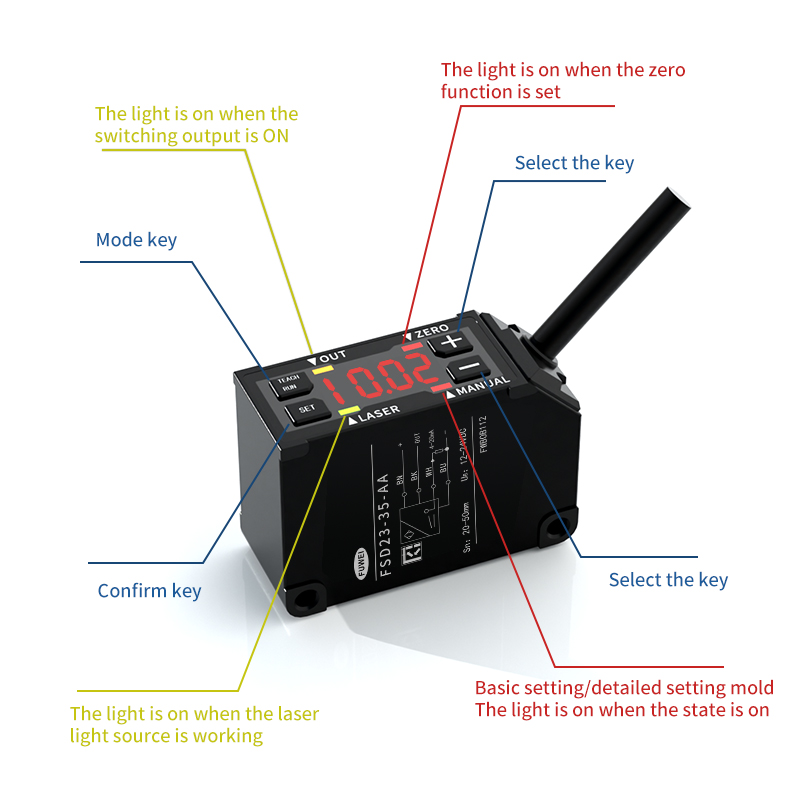

Режимы и основные операции:
Как переключаться между режимами
Нажмите кнопку «ZERO/RUN» один раз, чтобы вернуться в режим обнаружения. Когда индикатор «MANUAL» находится в режиме базовой настройки или режиме детальной настройки, индикатор горит.
Как установить значение параметра
Кнопки «+» и «Один»: установите выбор элементов. Регулировка установленного значения. Кнопка «ZERO/RUN»: нажмите один раз, чтобы вернуться в режим обнаружения.
Технические характеристики:
| Номер части |
Аналоговый ток 4–20 мА |
ФСД23-15-АА |
ФСД23-35-АА |
ФСД23-100-АА |
ФСД23-150-АА |
|
Аналоговое напряжение 0-10 В |
ФСД23-15-АВ |
ФСД23-35-АВ |
ФСД23-100-АВ |
ФСД23-150-АВ |
|
| Связь RS-485 |
ФСД23-15-RS485 |
ФСД23-35-RS485 |
ФСД23-100-RS485 |
/ |
|
| Кабельные типеры-485 связи |
/ |
/ |
/ |
ФСД23-150-RS485 |
|

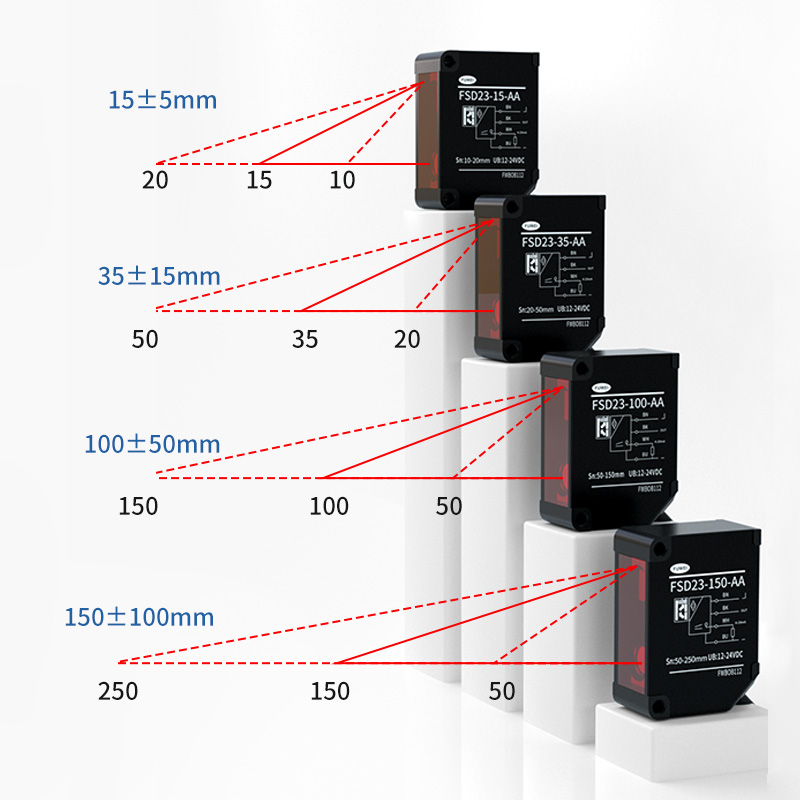

| Центр диапазона измерения |
15 мм |
35 мм |
100 мм |
150 мм |
|
| Диапазон измерений |
±5 мм |
±15 мм |
±50 мм |
±100 мм |
|
| Источник света |
Середина. Длина волны |
Красный лазерный диод (длина волны 650 нм) |
|||
| Макс. выходная мощность |
390 мкВт |
1мВт |
|||
| Лазерный класс |
МЭК/JIS |
Класс1 |
Класс2 |
||
| FDA |
КЛАСС I |
КЛАСС II |
|||
| Размер пятна*1 |
0,5*0,7 мм |
0,45*0,80 мм |
0,6*0,7 мм |
0,5*0,55 мм |
|
| Линейность |
±0,1% полной шкалы |
±0,1% полной шкалы |
±0,1% полной шкалы |
±0,5% полной шкалы |
|
| Повторяемость*2 |
1 мкм |
6 мкм |
20 мкм |
60 мкм |
|
| Период выборки |
500 мкс/1000 мкс/2000 мкс/4000 мкс/АВТО |
||||
| Температурный дрейф (типовое значение) |
±0,02 % полной шкалы/⁰C |
±0,02 % полной шкалы/⁰C |
±0,05 % полной шкалы/⁰C |
±0,08 % полной шкалы/⁰C |
|
| Индикатор |
Лазерный индикатор: зеленый / индикатор сброса нуля: красный Индикатор выхода: оранжевый/индикатор режима: красный |
||||
| MF (многофункциональный) вход |
Лазер выключен, обучение, выборка и удержание, один выстрел, сброс нуля |
||||
| Выход управления |
NPN/PNP макс. 100 мА/30 В постоянного тока ((Остаточное напряжение макс. 1,8 В) |
||||
| Потребление тока |
70 мА макс. |
||||
| Аналоговый ток |
Выход 4–20 мА, допустимое сопротивление нагрузки ниже 300 Ом. |
||||
| Аналоговое напряжение |
Выход 0-10 В, выходное сопротивление 100 Ом |
||||
| Схема защиты |
Защита от обратного подключения, защита от перегрузки по току |
||||
| Категория защиты |
IP67, включая соединительную часть |
||||
| Рабочая температура/влажность. |
-10~50⁰C / 35~85% относительной влажности без образования нагара и конденсата |
||||
| Температура хранения/Влажность. |
-20 ~ 60⁰C/35 ~85%/относительная влажность |
||||
| Окружающая освещенность |
Солнечный свет: макс. 20 000 лк. / Лампа накаливания: макс. 3000 лк. |
||||
| Устойчивость к вибрации |
10 ~ 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов |
||||
| Ударостойкость |
500 мм/с2 (прибл. 50G) X,Y,Z по 3 раза каждый |
||||
| Материал |
Алюминий |
||||
| Масса |
Прибл. 60г |
||||
| Технические характеристики основаны на условиях, если не указано иное: Температура окружающей среды: 23⁰C, |
|||||
| Напряжение питания: 24 В постоянного тока, Период выборки: 500 мкс, Усреднение: 64, Расстояние измерения: Центр диапазона, Объект тестирования: Белая керамика |
|||||
| *1 Определено с силой центра 1/e2(13,5%) в центре. Возможно, утечка света отличается от указанного размера пятна. Датчик может |
|||||
| Это может повлиять на наличие объекта с высокой отражающей способностью вблизи зоны обнаружения. |
|||||
| *2 512 время усреднения |
|||||
